研发客服SMT分立器件包括各种分立半导体器件，有二极管、晶体管、场效应管，也有由两三只晶体管、二极管组成的简单复合电路。

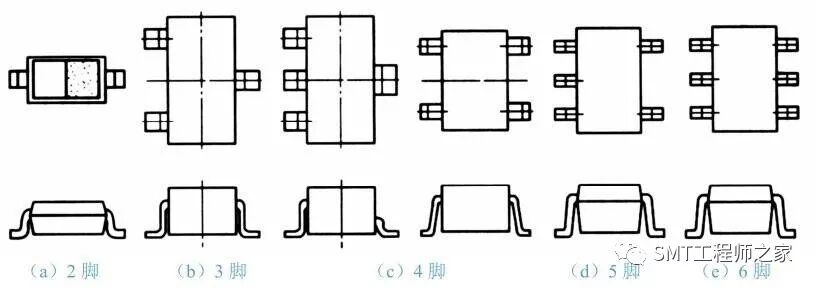

典型SMT分立器件的外形如图1所示，电极引脚数为2～6个。
图1 典型SMT分立器件的外形
二极管类器件一般采用2端或3端SMT封装，小功率晶体管类器件一般采用3端或4端SMT封装，4～6端SMT器件内大多封装了2只晶体管或场效应管。
一、SMT二极管
SMT二极管有无引线柱形玻璃封装和片状塑料封装两种。
1.无引线柱形玻璃封装二极管

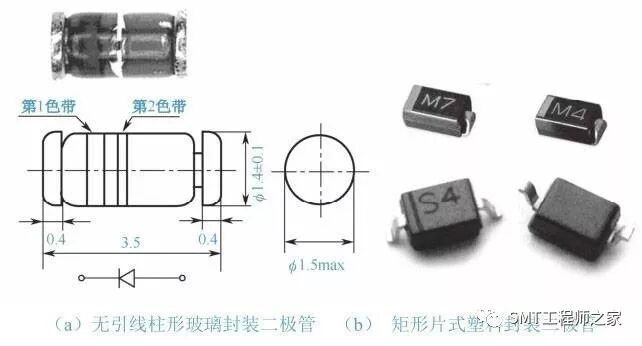

无引线柱形玻璃封装二极管是将管芯封装在细玻璃管内，两端以金属帽为电极。常见的有稳压、开关和通用二极管，功耗一般为0.5～1 W。外形尺寸有 φ1.5 mm×3.5 mm和φ2.7 mm×5.2 mm两种，外形如图2（a）所示。
图2 SMT二极管
2.矩形片式塑料封装二极管
（1）塑料封装二极管。 一般做成矩形片状，额定电流150 mA～1 A，耐压50～400 V，单管封装外形尺寸为3.8 mm×1.5 mm×1.1 mm。外形如图2（b）所示。

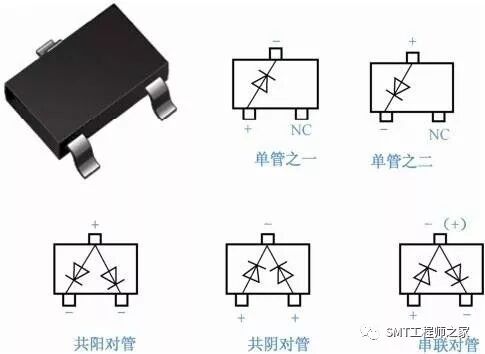

（2）片式塑封复合二极管。 所谓复合二极管是指在一个封装内，包含有2个以上的二极管，以满足不同的电路工作要求。复合二极管不仅可以减小元器件的数量和体积，更重要是能保证同一个封装内二极管参数的一致性。复合二极管的组合形式有共阴极式、共阳极式、串联式和独立式等类型。复合二极管的常见封装形式有SOT-23、SC-70、EM-3、SOT-89等。SOT-23封装的二极管如图3所示。
图3 SOT-23封装的二极管

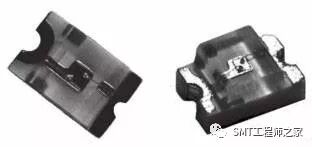

（3）片式发光二极管。 图4所示为片式发光二极管（片式LED），片式LED是一种新型表面贴装式半导体发光器件，具有体积小、散射角大、发光均匀性好、可靠性高等优点，发光颜色包括白光在内的各种颜色，因此被广泛应用在各种电子产品上。
图3 片式发光二极管
二、SMT晶体管

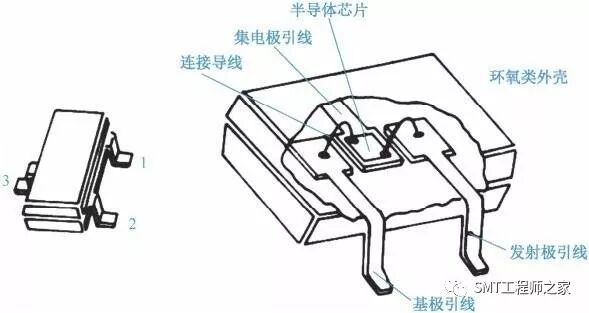

晶体管（三极管）采用带有翼形短引线的塑料封装，即 SOT 封装。可分为 SOT-23、SOT-89、SOT-l43、SOT-252几种尺寸结构，产品有小功率管、大功率管、场效应管和高频管几个系列；其中SOT-23是通用的SMT晶体管，SOT-23有3条翼形引脚，外形与内部结构如图4所示。
SOT-89适用于较高功率的场合，它的e、b、c三个电极是从管子的同一侧引出，管子底面有金属散热片与集电极相连，晶体管芯片粘接在较大的铜片上，以利于散热。
SOT-l43 有 4 条翼形短引脚，对称分布在长边的两侧，引脚中宽度偏大一点的是集电极，这类封装常见双栅场效应管及高频晶体管。
小功率管额定功率为100～300 mW，电流为10～700 mA。
大功率管额定功率为300 mW～2 W，SOT-252封装的功耗可达2～50 W，两条连在一起的引脚或与散热片连接的引脚是集电极。

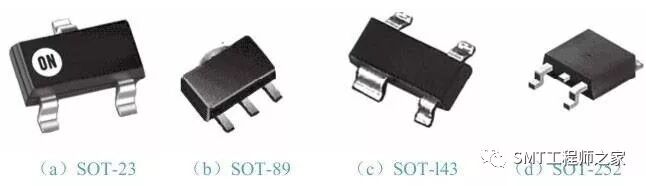

SMD分立器件封装类型及产品，到目前为止已有3000多种，各厂商产品的电极引出方式略有差别，在选用时必须查阅手册资料。但产品的极性排列和引脚距基本相同，具有互换性。图5所示是几种SOT晶体管外观
图5 SOT封装晶体管
SMD分立器件的包装方式要便于自动化安装设备拾取，电极引脚数目较少的SMD分立器件一般采用盘状纸编带包装。
