特性
- +5V单电源
- 简单的2线串行接口
- I ² C 兼容
- 输出缓冲放大器提供轨到轨摆幅
- 节省空间的8引脚DIP/SO封装(MAX517/MAX518)
- 基准输入范围包括两个供电轨(MAX517/MAX519)
- 上电复位可清除所有锁存器
- 4µA关断模式

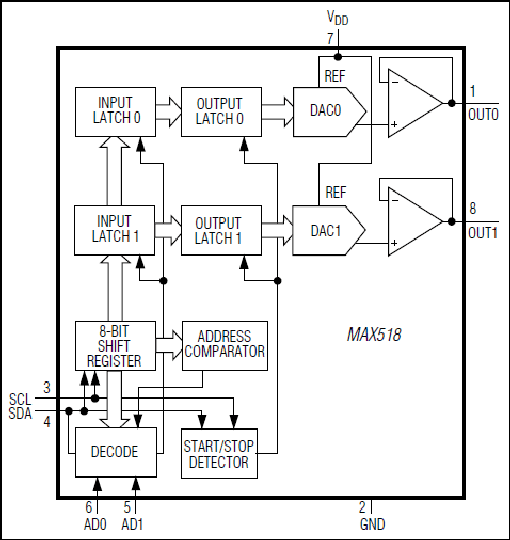

MAX517/MAX518/MAX519均为8位电压输出数模转换器(DAC)，具有简单的2线串行接口，支持在多个器件之间进行通信。它们采用5V单电源供电，其内部精密缓冲器使DAC能够提供轨到轨输出摆幅。
MAX517为单通道DAC，MAX518/MAX519为双通道DAC。MAX518使用电源电压作为两个DAC的基准电压。MAX517的单通道DAC具有基准输入，MAX519的两个DAC各自均具有自己的基准输入。
MAX517/MAX518/MAX519具有串行接口和内部软件协议，支持以高达400kbps的数据速率进行通信。该接口与双缓冲输入配置相结合，允许双通道器件的DAC寄存器单独或同时更新。此外，这些器件还可进入低功耗关断模式，将电源电流降至4µA。上电复位可确保初次上电时DAC输出为0V。
MAX517/MAX518采用节省空间的8引脚DIP和SO封装。MAX519采用16引脚DIP和SO封装。
应用
- 自动测试设备(ATE)
- 数字增益与失调控制
- 工业过程控制
- 元件数最少的模拟系统
- 可编程衰减器
器件驱动器 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
10月 30, 2020
- 1702R2
ASSEMBLY
MAX517ACSA+
量产
MAX517ACSA+T
量产
MAX517AESA+
量产
MAX517AESA+T
量产
5月 22, 2018
- 1702N
ASSEMBLY
MAX517BCSA+
量产
MAX517BCSA+T
量产
MAX517BESA+
量产
MAX517BESA+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
10月 30, 2020
- 1702R2
ASSEMBLY
5月 22, 2018
- 1702N
ASSEMBLY
器件驱动器
正在寻找评估软件？您可以在这里找到
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
单电源电压输出DAC 2 |
||||
|
量产 |
四/八通道、2线串行8位DAC，满摆幅输出 |
|||
|
量产 |
+2.5V至+5.5V、低功耗、单/双路、8位、电压输出DAC，µMAX封装 |
|||
