MAX38902E数据手册和产品信息

发布时间: 2024-11-11 09:19:15
来源: analog.com

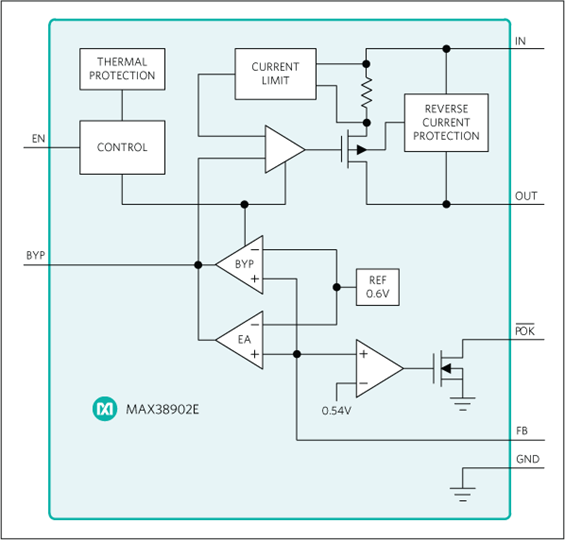

MAX38902E: Simplified Functional Diagram
.
特性
  • 灵活的工作范围
    • 1.7V至5.5V输入电压范围
    • 0.8V至5.0V输出电压范围
    • 500mA最大输出电流
    • 100mV (最大值)压差 @ 500mA负载电流(3.6VIN)
    • 关断电流小于0.1µA
  • 降低噪声、提高精度
    • 14µVRMS输出噪声,10Hz至100kHz
    • 600µA工作电流
    • 45dB PSRR @ 100kHz
    • 在整个负载、电源和温度范围内的DC精度为±1%
  • 支持易用性和可靠保护
    • 最小COUT 4µF
    • 可编程软启动缓变率
    • 过流和过热保护
    • 输出至输入反灌电流保护
    • 低电平有效POK输出
  • 减小尺寸、提高可靠性
    • 2mm x 2mm、8引脚TDFN封装
    • -40°C至125°C工作温度范围
.

MAX38902E为低噪声、线性稳压器,可提供高达500mA输出电流,输出噪声仅为14μ RMS (10Hz至100kHz)。稳压器在较宽输入电压范围下维持±1%输出精度,满载时只需100mV的输入至输出电压裕量。空载电源电流为600μA,与压差无关。

MAX38902E具有电阻可调输出电压,范围为0.8V至5.0V,包括低电平有效POK输出。器件具有可编程输出软启动缓变率、输出过流保护和热过载保护。

MAX38902E采用8引脚TDFN封装。

应用

  • 音频系统
  • 通信电路
  • 高分辨率数据采集系统
. .
.

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX38902EATA+ 8-LFCSP-2X2X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX38902EATA+T 8-LFCSP-2X2X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 19, 2021

- 2121

DESIGN

MAX38902EATA+

量产

MAX38902EATA+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 19, 2021

- 2121

arrow down

DESIGN

MAX38902EATA+

量产

MAX38902EATA+T

量产

.

评估套件 1

MAX38902EEVKIT

MAX38902E 评估套件

.

工具及仿真模型 1

LTspice ® 是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
