特性
- +1.8V至+5V单电源供电
-
R
ON
符合规格
- 2.5Ω（最大值，5V电源）
- 3.5Ω（最大值，3V电源）
-
1.8V电源供电
- 整个温度范围内R ON 为30Ω（典型值）
- t ON ：40ns（典型值），t OFF ：20ns（典型值）
- 低R ON 平坦度：0.4Ω（最大值）
-
支持较低漏电流
- +25°C时为±0.25nA
- 轨到轨输出能力
- TTL/CMOS逻辑兼容
- 1MHz时关断隔离度：-75dB
- 低失真：0.014%（典型值）
MAX4645/MAX4646单刀单掷(SPST)模拟开关采用+5V电源供电时，导通电阻(R ON )为2.5Ω（典型值）。R ON 在指定的信号范围内保持平坦（最大0.4Ω）。每个开关均可处理轨到轨模拟信号。+25°C时，最大关断漏电流为0.25nA。这些模拟开关非常适合低失真应用，在自动测试设备或需要电流切换的应用中优于机械继电器。它们的功率要求低，需要的电路板空间更少，并且比机械继电器更可靠。
这些开关采用+1.8V至+5V单电源供电，非常适合电池供电应用。MAX4645/MAX4646具有快速开关速度，开启时间(t ON )为12ns，关断时间(t OFF )为8ns。

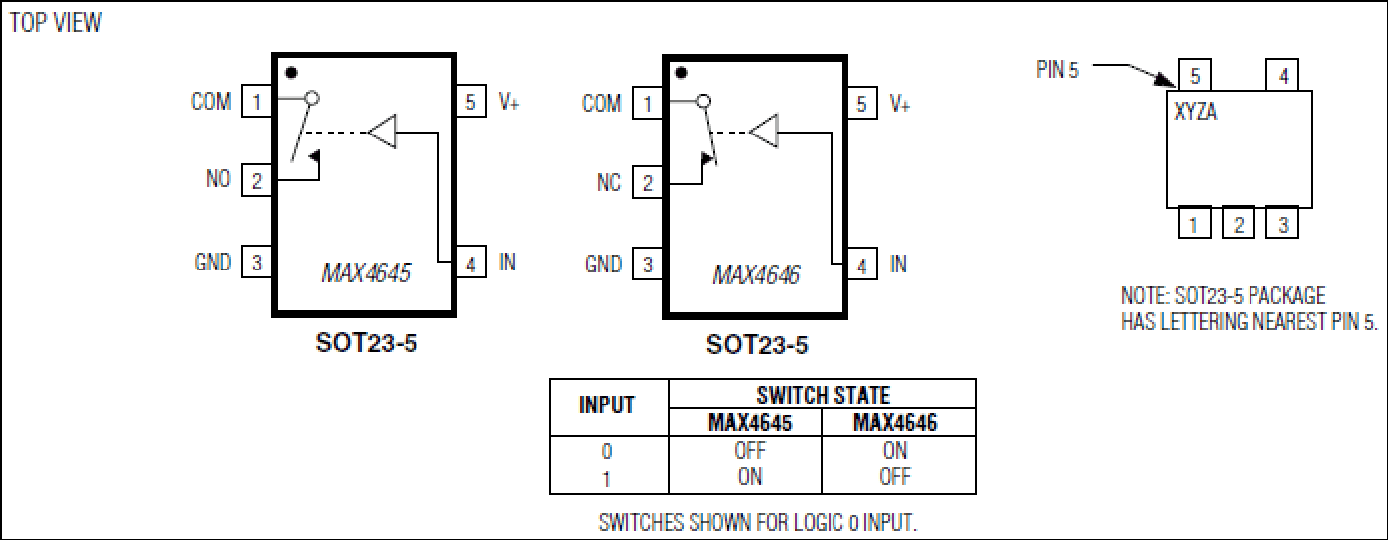

MAX4645为常开(NO)开关，MAX4646为常闭(NC)开关。两款器件均采用5引脚SOT23、6引脚SOT23和8引脚µMAX ® 封装。
应用
- 音频/视频信号路由
- 电池供电系统
- 通信电路
- 低压数据采集系统
- 继电器替代方案
- 采样保持电路
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX4646EUA+ |
Micro-MAX, Thin Shrink Small-Outline
|
|
|
| MAX4646EUK+ |
5-SOT_23-N/A
|
|
|
| MAX4646EUK+T |
5-SOT_23-N/A
|
|
|
| MAX4646EUT+T |
6-SOT_23-N/A
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
模拟开关与多路复用器 4 |
||||
|
量产 |
低电压、低导通电阻、SPST、CMOS模拟开关 |
|||
|
量产 |
0.5Ω、低电压、单电源SPST模拟开关 |
|||
|
量产 |
低电压、单电源、10Ω、SPST、CMOS模拟开关 |
|||
|
量产 |
±15kV ESD保护、低电压、SPDT/SPST、CMOS模拟开关 |
|||
