特性
- 工厂编程的48位节点地址芯片(MAC-48/EUI-48)，另加768位用户可编程的OTP-EPROM，极为经济地通过单条信号线(另加地线)进行通信
- 提供有效的以太网地址
- 唯一的、由工厂光刻和检验的64位注册码保证每个器件绝对可溯，没有任何两个器件相同
- 内置的多结点控制器保证兼容于其它1-Wire产品
- 将控制、寻址、数据和供电缩减到单条数据引脚上
- 直接连接于微控制器的一条口线，通信速率高达16.3kbps
- 低成本TO-92或TSOC表面安装型封装
- 允许在很宽的2.8V至6.0V电压范围和-40°C至+85°C温度范围下进行读操作，编程可在11.5V至12.0V电压，-40°C至+50°C温度下进行
DS2502-E48是DS2502 (1024位只加存储器)的一个变种。它与标准DS2502的不同之处在于其用户化ROM的家族码为89h，在标准ROM序列号区的高12位为UniqueWare™标识符5E7h。除此之外，其它的电气和逻辑规范均与DS2502相同。有关技术细节请参考DS2502数据资料。
DS2502-E48中EPROM存储器的前32字节包含一个全球唯一的48位节点地址，并加以写保护。数据结构与传统的UniqueWare器件所使用的默认数据结构相同(完整数据资料中的图1)。这一格式也叫做UDP (通用数据包)，常用于1-Wire® API。因此，如果采用这些API，用户可以调用更高级的功能用于读取或验证反相CRC16。应用笔记114—— 1-Wire File Structure 给出了UDP的定义，而相应的API也在 1-Wire Software Development Kits 中给出。
数据记录始于一个长度字节(0Ah)和4字节的UniqueWare项目ID 00001129h。随后的六个字节包含了48节点地址，它由24位顺序递增的扩展标识和IEEE®分配的24位公司ID号006035h组成。数据记录的最后是16位CRC。32字节存储页的其余字节没有编程。无论是24位扩展标识还是24位公司ID都与64位ROM注册码无关。ROM注册码可作为一个唯一地址，当一条1-Wire总线上有多个节点时用于寻址某个DS2502-E48。
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

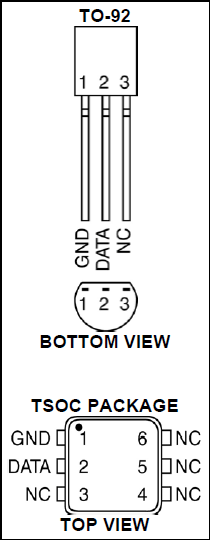

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
