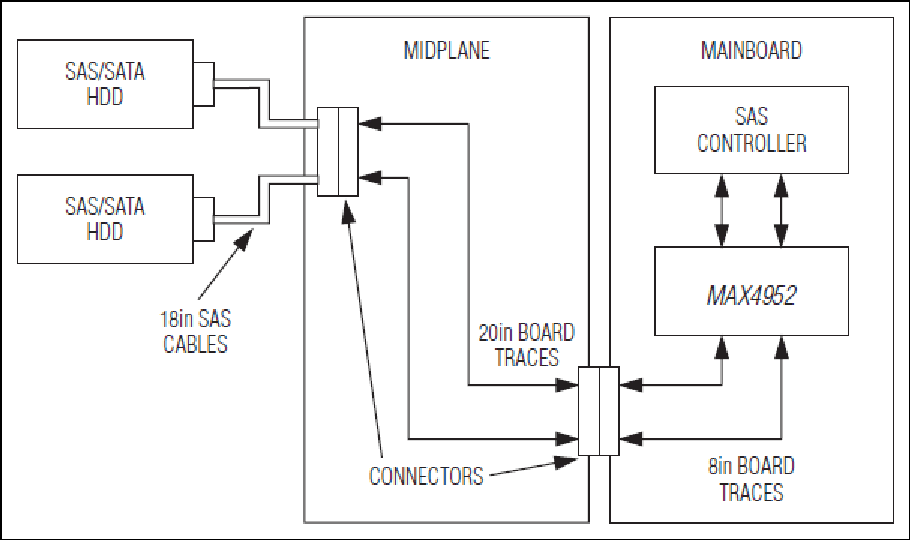

MAX4952: Typical Application Circuit
.
特性
  • +3.3V单电源供电
  • 支持SAS Gen I/II,数据速率高达6.0GT/s
  • 极佳的回波损耗特性
    • 3.0GT/s下为8dB
  • 支持SAS/SATA OOB (带外)信令,极快的进入和退出时间
    • 5ns (典型值)
  • 输入/输出端内置50Ω端接电阻
  • 可选择输入均衡
    • 0dB、3dB
  • 可选择1000mV P-P (典型值)标准输出
  • 可选择预加重
    • 0dB、3dB
  • 引脚按信号流向排列,简化了布局
  • 节省空间的3.5mm x 9mm、TQFN封装
.

MAX4952四通道均衡转接驱动器设计用于驱动两路双向SAS或SATA信号,可支持高达6.0GT/s (每秒吉比特传输)的数据速率,器件采用+3.3V单电源供电。

MAX4952具有独立的输入均衡和输出预加重。MAX4952通过均衡输入信号、在器件输出建立预加重,增强了接收信号的完整性。利用输入端的高速幅度检测支持SAS和SATA OOB (带外)信令,禁止相应的输出。输入和输出带有内部50Ω端接匹配电阻,必须交流耦合到SAS/SATA控制器IC和SAS/SATA器件。

MAX4952采用小尺寸42引脚、3.5mm x 9mm TQFN封装,引脚按信号流向排列,有效简化布局。器件工作在0°C至+70°C温度范围。

应用

  • 数据存储/工作站
  • 坞站
  • 服务器
. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX4952CTO+ 42-LFCSP-3.5X9X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX4952CTO+T 42-LFCSP-3.5X9X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
