特性
- 2.7V至3.6V工作电压
- 高速20MHz串行接口
- 可调的40mA或者20mA峰值段电流
- 可直接驱动两个单色或者一个RGY阴极阵列8 x 8矩阵显示器
- 模拟逐位段电流校准
- 数字逐位段电流校准
- 256级面板亮度控制(所有驱动器)
- 每彩色象素级4级亮度控制
- 开路/短路LED探测
- 显示存储器页面突发写入
- 全局命令可访问所有驱动器
- 可通过外部调整管控制RGB面板或者更高电流/电压的面板
- 多显示数据页面方便进行动画显示
- 从每秒63个页面至每63秒一个页面自动切换，支持中断
- 限摆率段驱动器具有更低EMI
- 驱动器切换定时功能可扩展至多个驱动器，以降低电源峰值要求
- 低功耗关断，保持所有数据
- -40°C至+125°C温度范围
MAX6960–MAX6963是紧凑型阴极阵列显示驱动器，通过一个高速4线串行接口与微处理器连接，实现8 x 8点阵红色、绿色和黄色(R,G,Y) LED显示。
MAX6960–MAX6963无需外部元件，可驱动两个单色8 x 8矩阵显示器或者一个RGY 8 x 8矩阵显示器。驱动器还可以与外部调整管配合使用，以更高的电流和电压控制红色、绿色、蓝色(RGB)以及其他显示器。
MAX6960–MAX6963具有开路和短路LED探测功能，同时提供模拟和数字点阵段电流校准，以对不同生产批次的8 x 8显示器进行补偿或色彩匹配。
一个本地3线总线对多个互连的MAX6960–MAX6963进行同步，自动分配存储器映射地址，以适应用户的显示面板结构。
MAX6960–MAX6963的4线接口连接了多个驱动器，在驱动器之间共享、分配显示存储器映射。一个全局写操作可向同一面板上的所有MAX6960发送命令。
MAX6963分两级亮度控制来驱动单色显示器。MAX6962分两级或者四级亮度控制来驱动单色显示器。MAX6961分两级亮度控制来驱动单色或者RGY显示器。MAX6960分两级或者四级亮度控制来驱动单色或者RGY显示器。
应用
- 音频/视频设备
- 游戏机
- 工业控制
- 留言板
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

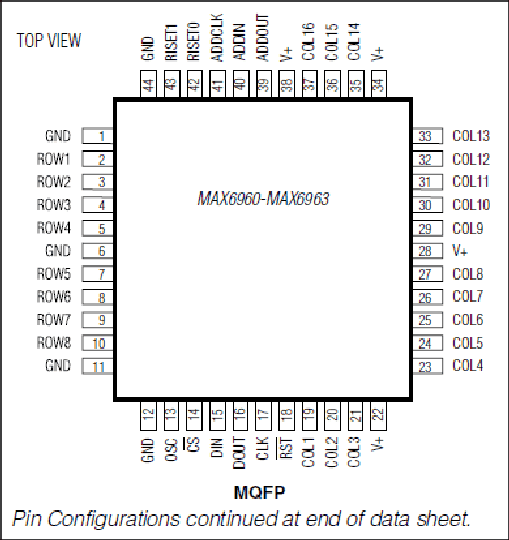

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX6960AMH+D |
Metric Quad Flatpack
|
|
|
| MAX6960ATH+ |
44-LFCSP-7X7X0.75
|
|
|
| MAX6960ATH+T |
44-LFCSP-7X7X0.75
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 3 |
||||
|
|
16路输出PWM LED驱动器，用于信息板 |
|||
|
|
16路输出PWM LED驱动器，用于信息板 |
|||
|
|
24路输出PWM LED驱动器，用于信息板 |
|||
|
吸电流LED驱动器 1 |
||||
|
量产 |
24路输出PWM LED驱动器，用于信息板 |
|||
评估套件 1
MAX6960EVCMODU
MAX6960评估板/评估系统
