一、DC110V转DC24V

DC110V_DC24V转换电路

FUSE1为 保险管 ，DSA1为 放电管 ，RP1为 压敏电阻 ，用于防雷保护或 高压 过电压保护（即当电路出现瞬时高电压时，放电管呈现低阻导通状态，可以瞬间通过较大的 电流 ，从而烧断保险管，达到保护后级电路的目的；压敏电阻原理相同，当遭遇瞬时浪涌大电流时，压敏电阻立刻被击穿短路，从而烧断保险管，以保护后级电路）。

• L1为 共模电感 、U1为 低通滤波器 ；用于抑制EMC干扰。

• U2为DC110V转DC24V高 度集成电源模块 ，用于DC电源转换。

• C2为 电解电容 、C3为 薄膜电容 ，用于DC24V储能和滤波。

二、DC24V转DC15V

DC24V_DC15V转换电路

URB2415D与A2415D均为 高度集成的电源模块 ，用于DC电源转换，并且电源模块输入与输出两端的电容都是用于储能和滤波。

三、DC24V转DC8V

图3 DC24V_DC8V转换电路

BD9673EFJ为DC-DC电源转换芯片或IC稳压器，其输入电压VCC的范围为DC7V-DC42V，输出电压VOUT的范围为DC1V-0.7×VCC。

VOUT=（R4+R7）÷R7×1.0 V

其引脚功能为：

• 1：Lx_外接电感输入引脚

• 2：GND_接地引脚

• 3：VC_误差放大器输出引脚

• 4：FB_输出反馈引脚

• 5：SYNC_信号同步引脚

• 6：EN_备用通/断引脚

• 7：BST_高压侧FET驱动器的电源引脚

• 8：VCC_电源输入引脚

四、DC24V转DC5V

DC24V_DC5V转换电路

VRB2405LD与前面URB2415D、A2415D原理一致，均为高度集成的电源模块，直接完成电源DC转换。

图5 DC24V_DC5V转换电路

LM2576为系列电源芯片，此次选用电源芯片具体型号为LM2576SX-5.0，其输入为DC8V-DC40V，输出稳定为DC5V，效率为77%。

其引脚功能为：

• 1：VIN_电源输入引脚

• 2：OUTPUT_电压输出引脚

• 3、6：GND、GND1_接地引脚

• 4：FEED-BACK_电压反馈引脚

• 5：ON/OFF：控制通/断引脚

五、DC20V、DC16V转DC12V

DC20V_DC12V转换电路

DC16V_DC12V转换电路

MC78M12BTG为线性电源稳压芯片，其输入电压范围为DC14.5V-DC27V，输出电压稳定为DC12V。

六、DC9V转DC5V

DC9V_DC5V转换电路

LM78M05也为线性电源稳压芯片，其输入电压范围为DC7.5V-DC20V，输出电压稳定为DC5V。

七、DC5V转DC5V(隔离)

DC5V_DC5V转换电路

B0505LD为内部高度集成隔离电源模块，其输入电压范围为DC4.5V-DC5.5V，输出电压稳定为DC5V，并且输入输出进行隔离。

八、直流5V转直流3.3V、直流1.2V

DC5V_DC3.3V转换电路

DC5V_DC3.3V转换电路

DC5V_DC1.2V转换电路

TL431B为三端稳压芯片，其参考电压VREF=2.495V，其引脚功能为：

• 1：CATHODE_阴极引脚

• 2：REFERENCE_参考电压引脚

• 3：ANODE_阳极引脚

其输出电压公式为：

VOUT=（1+R3/R5）×VREF

SPX1587AT、 AMS 1117与NCP565ST12T3G均为系列线性稳压芯片，其中SPX1587AT与AMS1117输出稳定在DC3.3V，而NCP565ST12T3G输出则稳定在DC1.2V。

九、直流3.3V转直流3.0V、直流1.65V、直流1.5V

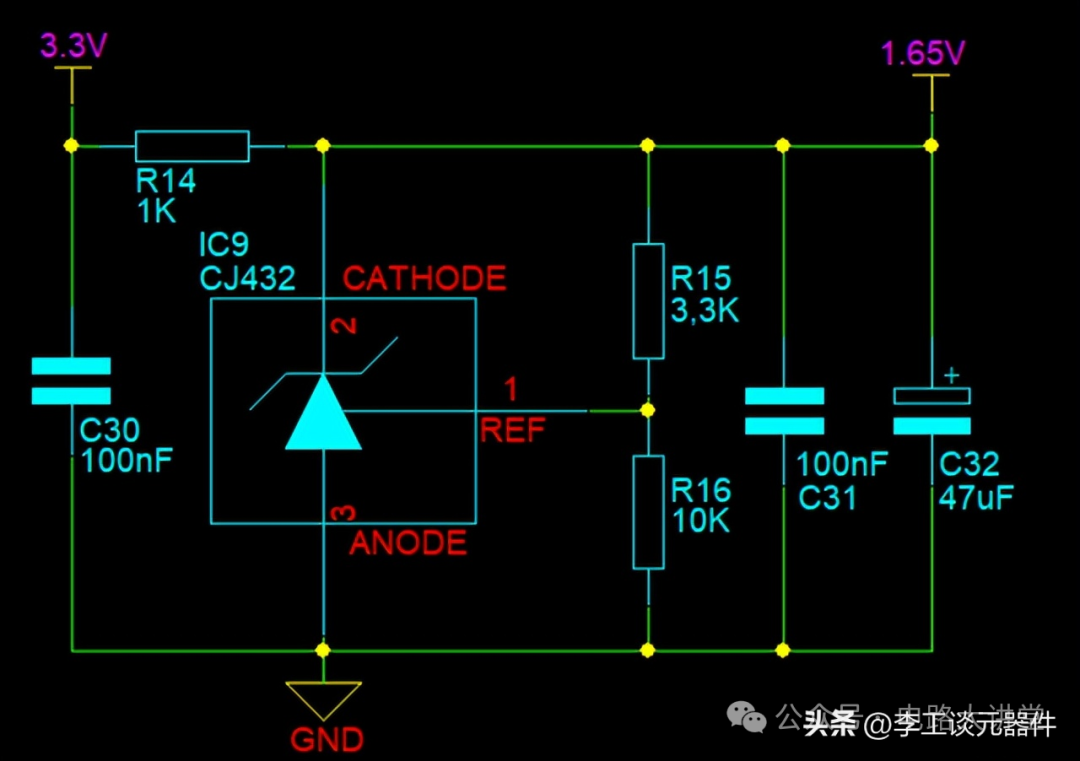

DC3.3V_DC1.65V转换电路

DC3.3V_DC1.5V转换电路

CJ432与上述TL431B一样，同为三端稳压芯片，其引脚功能与TL431B也一致，其差异在于，CJ432参考电压VREF范围为1.2214V-1.2586V，其精度为1.5%；若选用精度为1%的系列，其参考电压VREF范围还可达到1.2276V-1.2524V。

MC33174D为双极运算放大器，在这里用作电压跟随器，来得到稳定的DC1.5V电压，同时MC33174D作为运算放大器还具有隔离作用。

以上是关于浪涌保护电路设计的全部内容，如果有错误或者疑问，欢迎大家在评论区讨论。
