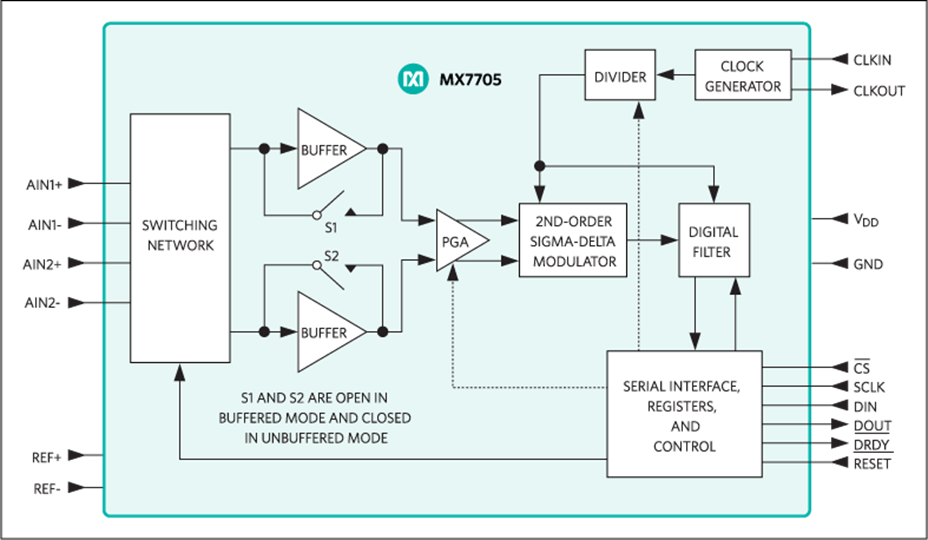

MX7705:功能框图
.
特性
  • 引脚和软件兼容于AD7705
  • 16位Σ-Δ ADC
  • 两路全差分输入通道
  • 0.003%积分非线性,无失码
  • 输入与施密特触发器连接
  • 内置模拟输入缓冲器
  • PGA范围1至128
  • 电源2.7V至3.6V或4.75V至5.25V供电
  • 低功耗
    • 1mW (最大值)、3V电源
    • 2µA (典型值)关断电流
  • SPI/QSPI/MICROWIRE兼容的3线串行接口
.

MX7705是低功耗、2通道、串行输出模数转换器(ADC),包含一个具有数字滤波器的Σ-Δ调制器,可达到16位分辨率,无失码。这款ADC引脚和软件与AD7705兼容。MX7705具有片内输入缓冲器和可编程增益放大器(PGA)。该器件还提供SPI™/QSPI™/MICROWIRE™兼容的串行接口。

MX7705工作于2.7V至5.25V电源。3V供电时,工作电源电流为320µA (典型值)。关断模式可使电源电流降至2µA (典型值)。

自校准和系统校准功能使得MX7705可以修正增益和失调误差。出色的DC性能(±0.003% FSR INL)和低噪声(650nV)特性使MX7705非常适合测量具有宽动态范围的低频信号。器件接受全差分双极性/单极性输入,内部输入缓冲器允许输入信号具有较高的源阻抗。片内的数字滤波器提供可编程的截止频率和数据输出速率,处理Σ-Δ调制器的输出。数字滤波器的第一个陷波频率提供150dB共模50Hz或60Hz噪声抑制以及98dB的标准模式的50Hz或60Hz噪声抑制。PGA和数字滤波器允许直接采集信号,只需少量的或不需要信号调理。

MX7705采用16引脚TSSOP封装。

应用

  • 流体和气体计量表
  • 工业仪表
  • 环路供电系统
  • 医疗仪表
  • 压力变送器
  • RTD测量
  • 应变仪测量器
  • 热电偶测量
  • 称重仪
. .
