DS1877数据手册和产品信息

发布时间: 2024-11-11 09:18:10
来源: analog.com

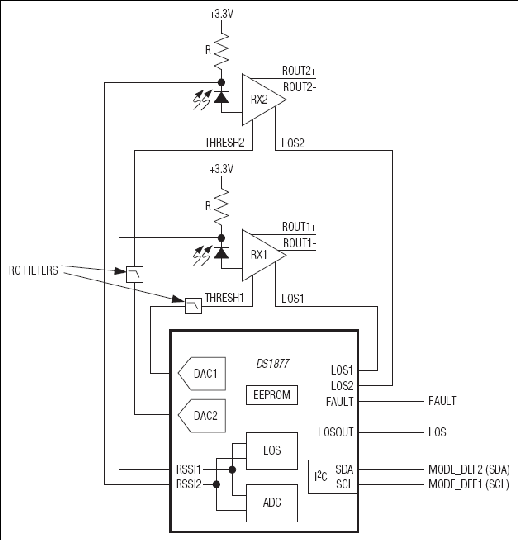

DS1877:典型工作电路
.
特性
  • 满足SFF-8472的所有控制、监测要求
  • 四路模拟监测通道:温度、V CC 、RSSI1、RSSI2
    • RSSI1和RSSI2支持内部和外部校准
    • 差分输入
    • 共模范围为GND至V CC
    • 可调整动态范围
    • 内部温度传感器直接进行数字转换
    • 所有监测通道提供报警和告警标志
  • 两路10位Σ-Δ输出
  • 每路受控于温度LUT的72个输入数据
  • 数字I/O引脚:四路输入、四路输出
  • 完备的信号丢失(LOS)检测系统
  • 设计灵活的两级密码保护架构,提供三级安全防护
  • 120字节密码1保护存储器
  • 主器件地址中提供128字节密码2保护存储器
  • 256个附加字节位于A0h从地址
  • 通过A2h从地址访问接收器1
  • 通过B2h从地址访问接收器2
  • I²C兼容接口
  • +2.85V至+3.9V供电范围
  • -40°C至+95°C工作温度范围
  • 28引脚TQFN (5mm x 5mm x 0.75mm)封装
.

DS1877控制、监测SFF、SFP和SFP+模块的全部功能,其中包括SFF-8472的所有功能。器件支持两路接收器的所有LOS功能,连续监测每个通道的LOS状态。四路ADC分别用于监测V CC 、温度和两路外部差分监测器输入,满足所有监测要求。带温度查找表(LUT)的两路数/模转换器(DAC)输出提供额外的温度监测和控制功能。

应用

  • 双通道Rx视频SFP
  • SFF、SFP和SFP+收发器模块
. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS1877T+ 28-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS1877T+T&R 28-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

ASSEMBLY

DS1877T+

量产

DS1877T+T&R

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

arrow down

ASSEMBLY

DS1877T+

量产

DS1877T+T&R

量产

.
部分模型 产品周期 描述

产品 2

过期

具有数字LDD接口的SFP+控制器

过期

具有模拟LDD接口的SFP+控制器

激光驱动器 1

不推荐用于新设计

具有双LDD接口的SFP控制器
