特性
-
单电源：
- +2.7V至+3.6V (MAX1106)
- +4.5V至+5.5V (MAX1107)
-
低功耗：
- +3V和25ksps时为96µA
- 关断模式下为0.5µA
- 引脚可编程配置
- 输入电压范围：0至V DD
- 内部采样/保持
-
内部基准电压：
- +2.048V (MAX1106)
- +4.096V (MAX1107)
- 基准电压输入范围：1V至V DD
- SPI/QSPI/MICROWIRE兼容型串行接口
- 小型10引脚µMAX封装

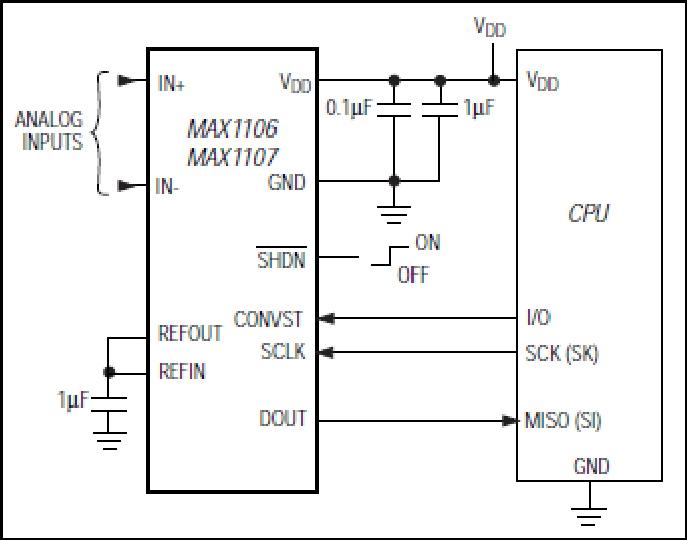

MAX1106/MAX1107低功耗、8位、单通道模数转换器(ADC)具有内部采样/保持(T/H)功能、基准电压源、时钟和串行接口。MAX1106的额定电压范围为+2.7V至+3.6V，电流消耗仅为96µA。MAX1107的额定电压范围为+4.5V至+5.5V，电流消耗仅为107µA。模拟输入可通过引脚配置，支持单极性和单端或差分工作模式。
满量程模拟输入范围由+2.048V (MAX1106)或+4.096V (MAX1107)内部基准电压或外部施加的1V至V DD 基准电压决定。MAX1106/MAX1107还具有引脚可选的关断模式，可在器件不使用时将功耗降至0.5µA。3线串行接口直接连接到SPI ™ 、QSPI ™ 和MICROWIRE ™ 器件，无需外部逻辑。使用内部时钟可执行高达25ksps的转换。
MAX1106/MAX1107采用10引脚µMAX ® 封装，尺寸仅为8引脚塑料DIP封装的20%。
应用
- 4mA至20mA供电远程系统
- 手持式测量设备
- 医疗仪器
- 接收信号强度指示器
- 系统诊断
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX1106CUB+ |
10-MINI_SO-N/A
|
|
|
| MAX1106CUB+T |
10-MINI_SO-N/A
|
|
|
| MAX1106EUB+ |
10-MINI_SO-N/A
|
|
|
| MAX1106EUB+T |
10-MINI_SO-N/A
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
9月 19, 2018
- 1753N
ASSEMBLY
MAX1106CUB+
量产
MAX1106CUB+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
9月 19, 2018
- 1753N
ASSEMBLY
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 1 |
||||
|
|
8位编解码器 |
|||
|
多路复用模数转换器 6 |
||||
|
量产 |
单电源、低功耗、2通道、串行8位ADC |
|||
|
量产 |
单电源、低功耗、2通道、串行8位ADC |
|||
|
量产 |
+2.7V、低功耗、多通道、串行8位ADC |
|||
|
量产 |
+2.7V、低功耗、多通道、串行8位ADC |
|||
|
量产 |
+5V、低功耗、多通道、串行8位ADC |
|||
|
量产 |
+5V、低功耗、多通道、串行8位ADC |
|||
