特性
- 0V至+60V输入共模电压范围
- 2.7V至5.5V电源供电，兼容1.8V和3.3V逻辑电平
- 5µA软关断电流
- 集成12位ADC
- 13µV电流检测ADC分辨率
- 500µV (最大值)电流检测ADC输入失调电压
- 0.5% (最大值)电流检测ADC增益误差
- I²C总线，具有16个地址
- 小尺寸、3mm x 5mm、10引脚µMAX封装
- -40°C至+125°C工作温度范围

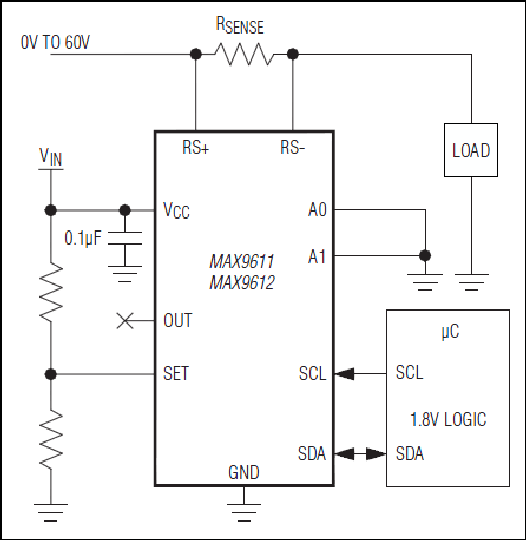

MAX9611/MAX9612高边电流检测放大器集成了12位ADC和可配置为运算放大器或比较器的增益模块，非常适合各种工业和汽车应用。
高边电流检测放大器工作在0V至60V较宽的输入共模电压范围，放大器的可编程满量程电压(440mV、110mV和55mV)可提供较宽的动态范围、精确的电流测量，并可灵活选择检流电阻的阻值。用户可以选择内部运算放大器或比较器，内部放大器可用于限制浪涌电流或在闭环系统中构建电流源；比较器可用于监测故障事件，支持快速响应。
I²C控制的12位、500sps模/数转换器(ADC)用于读取检流电阻两端的电压(V SENSE )、输入共模电压(V RSCM )、运算放大器/比较器输出(V OUT )、运算放大器/比较器基准电压(V SET )和内部管芯温度。I²C总线兼容1.8V和3.3V逻辑电平，能够与目前的微控制器直接连接。
MAX9611具有同相输入-输出配置，MAX9612具有反相输入-输出配置。
MAX9611/MAX9612采用2.7V至5.5V电源供电，工作在-40°C至+125°C汽车级温度范围。器件采用3mm x 5mm、10引脚µMAX®封装。
应用
- 基站馈线T型网络偏置
- 基站PA控制
- 电池供电设备
- 混合动力汽车电源
- 服务器背板
- 电信卡
器件驱动器 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX9611AUB+ |
10-MINI_SO-N/A
|
|
|
| MAX9611AUB+T |
10-MINI_SO-N/A
|
|
器件驱动器
正在寻找评估软件？您可以在这里找到
评估套件 3
MAXPMBAE
Maxim模拟外设模块集锦
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX9611EVKIT
MAX9611和MAX9612评估板
MAX9611PMB1
MAX9611PMB1外设模块
工具及仿真模型 1
