特性
- 宽输入范围：4.5 V 至 55 V V IN /V AUX
- 反向输入保护高达 –55 V
- 可实现高效升压比的分裂输入电源
- I OUT 高达 50 mA
- 15 µA V IN 静态电流
- 1 µA V AUX 静态电流
- 使用陶瓷电容器稳定工作
- 短路/热保护
- 耐热性能增强型 10 引脚 MSOP 封装
LTC3290 是一款具有 4.5 V 至 55 V 宽输入电压范围的高电压升压型充电泵，可提供高达 50 mA 的输出电流。

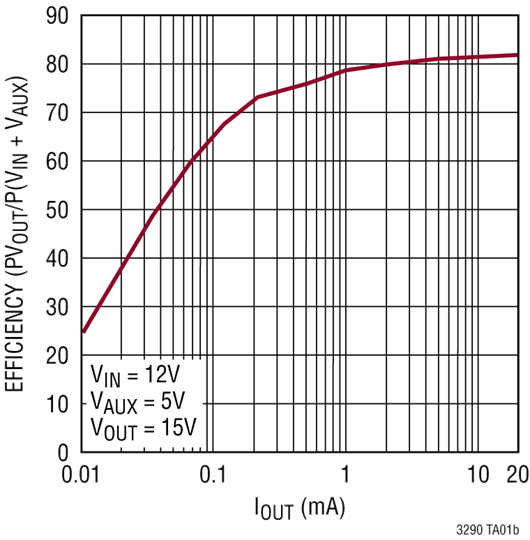

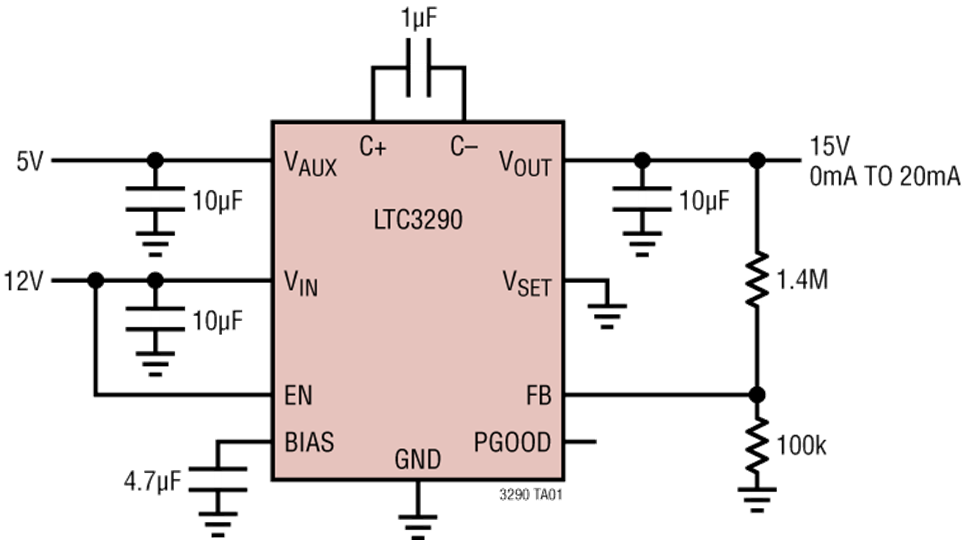

当 V SET 引脚接地时，LTC3290 充当一个标准升压型电荷泵，将 V OUT 输出升压至 V IN 和 V AUX 输入电源电压之和的最大值。在 V OUT 、FB 和 GND 引脚上可使用一个外部电阻分压器，以在执行迟滞突发模式 (Burst Mode) 操作时将输出电压设定在介于 1 V 和 V IN + V AUX 之间的任何值。
或者，也可以将该器件配置在 V IN 跟踪模式，在该模式下，V OUT 引脚调节在一个高于 V IN 引脚电平的固定偏移电压。该偏移电压用外部电阻器进行编程，一个电阻器连接在 V OUT 和 V SET 引脚之间，另一个电阻器则连接在 FB 引脚和 GND 之间。最大输出电压限制为 V IN + V AUX 。
LTC3290 采用耐热性能增强型 10 引脚 MSOP 封装。
应用
- 高效率通用高电压升压电源
- 高压侧 N-FET 驱动器
- 工业/汽车电源转换装置
- V IN 跟踪电源
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC3290EMSE#PBF |
10-Lead MSOP w/ EP
|
|
|
| LTC3290EMSE#TRPBF |
10-Lead MSOP w/ EP
|
|
|
| LTC3290HMSE#PBF |
10-Lead MSOP w/ EP
|
|
|
| LTC3290HMSE#TRPBF |
10-Lead MSOP w/ EP
|
|
|
| LTC3290HMSE#WPBF |
10-Lead MSOP w/ EP
|
|
|
| LTC3290HMSE#WTRPBF |
10-Lead MSOP w/ EP
|
|
|
| LTC3290IMSE#PBF |
10-Lead MSOP w/ EP
|
|
|
| LTC3290IMSE#TRPBF |
10-Lead MSOP w/ EP
|
|
|
| LTC3290MPMSE#PBF |
10-Lead MSOP w/ EP
|
|
|
| LTC3290MPMSE#TRPBF |
10-Lead MSOP w/ EP
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
6月 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC3290EMSE#PBF
量产
LTC3290EMSE#TRPBF
量产
LTC3290HMSE#PBF
量产
LTC3290HMSE#TRPBF
量产
LTC3290IMSE#PBF
量产
LTC3290IMSE#TRPBF
量产
LTC3290MPMSE#PBF
量产
LTC3290MPMSE#TRPBF
量产
2月 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3290EMSE#PBF
量产
LTC3290EMSE#TRPBF
量产
LTC3290HMSE#PBF
量产
LTC3290HMSE#TRPBF
量产
LTC3290IMSE#PBF
量产
LTC3290IMSE#TRPBF
量产
LTC3290MPMSE#PBF
量产
LTC3290MPMSE#TRPBF
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
6月 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC3290EMSE#PBF
量产
LTC3290EMSE#TRPBF
量产
LTC3290HMSE#PBF
量产
LTC3290HMSE#TRPBF
量产
LTC3290IMSE#PBF
量产
LTC3290IMSE#TRPBF
量产
LTC3290MPMSE#PBF
量产
LTC3290MPMSE#TRPBF
量产
2月 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3290EMSE#PBF
量产
LTC3290EMSE#TRPBF
量产
LTC3290HMSE#PBF
量产
LTC3290HMSE#TRPBF
量产
LTC3290IMSE#PBF
量产
LTC3290IMSE#TRPBF
量产
LTC3290MPMSE#PBF
量产
LTC3290MPMSE#TRPBF
量产
评估套件 1
DC2585A
LTC3290 演示板 | 高电压升压电荷泵
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
LTspice
1
LTspice ® 是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成 LTspice 演示电路：
第 1 步： 下载并在计算机上安装 LTspice 。
第 2 步： 单击下面的链接，下载演示电路。
第 3 步： 如果在单击以下链接之后 LTspice 未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动 LTspice 并从“文件”菜单中选择“打开”来打开演示电路。
