MAX1281B数据手册和产品信息

发布时间: 2024-11-11 09:20:35
来源: analog.com

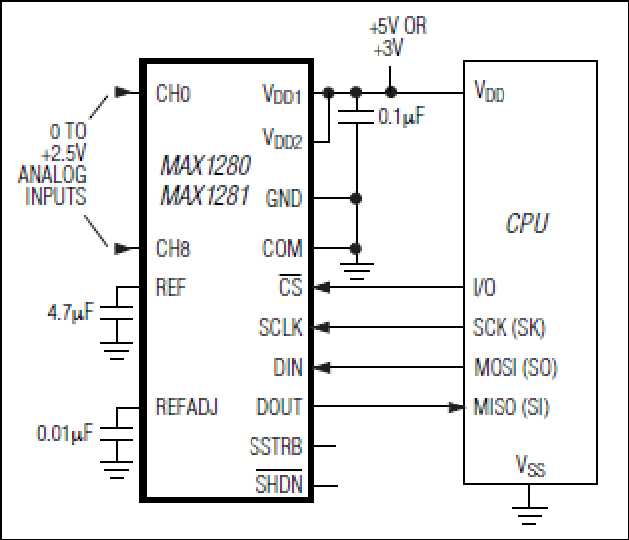

MAX1280、MAX1280B、MAX1281、MAX1281B：典型工作电路
.
特性
  • 8-Channel Single-Ended or 4-Channel Pseudo-Differential Inputs
  • Internal Multiplexer and Track/Hold
  • Single-Supply Operation
    • +4.5V to +5.5V (MAX1280)
    • +2.7V to +3.6V (MAX1281)
  • Internal +2.5V Reference
  • 400ksps Sampling Rate (MAX1280)
  • Low Power 2.5mA (400ksps)
    • 1.3mA (Reduced-Power Mode)
    • 0.9mA (Fast Power-Down Mode)
    • 2µA (Full Power-Down)
  • SPI/QSPI/MICROWIRE/TMS320-Compatible
    • 4-Wire Serial Interface
  • Software-Configurable Unipolar or Bipolar Inputs
  • 20-Pin TSSOP Package
.

应用

  • 电池供电应用
  • 数据采集
  • 医疗仪器
  • 笔输入量化器
  • 便携式数据记录
  • 过程控制
. .
部分模型 产品周期 描述

产品 1

300ksps/400ksps、单电源、低功耗、8通道、串行10位ADC，内置电压基准

单通道模数转换器 4

过期

400ksps/300ksps、单电源、低功耗、串行10位ADC，内置电压基准

量产

400ksps/300ksps、单电源、低功耗、串行10位ADC，内置电压基准

量产

400ksps/300ksps、单电源、低功耗、串行12位ADC，内置电压基准

量产

400ksps/300ksps、单电源、低功耗、串行12位ADC，内置电压基准

多路复用模数转换器 8

量产

具有内部基准电压源的300ksps/400ksps、单电源、低功耗、8通道、串行10位ADC

量产

300ksps/400ksps、单电源、4通道、串行10位ADC，内置电压基准

量产

300ksps/400ksps、单电源、4通道、串行10位ADC，内置电压基准

量产

300ksps/400ksps、单电源、4通道、串行12位ADC，内置电压基准

量产

300ksps/400ksps、单电源、4通道、串行12位ADC，内置电压基准

量产

12位、300ksps ADC，带有差分采样/保持和内部基准

量产

+2.7V、低功耗、8通道、串行12位ADC

量产

12位、300ksps ADC，带有FIFO和内部电压基准

.

评估套件 1

MAX1280EVC16

MAX1280评估板/评估系统
