特性
- 用于CVBS和Y/C (S视频)的三通道滤波器和缓冲器
- 滤波器响应可理想用于NTSC、PAL和隔行SDTV信号
- 27MHz时阻带抑制为42dB (典型值)
- 通带响应-0.3dB (典型值)
- 小于1V的低消隐电平电压允许直流耦合输出
- CVOUT可驱动两路150Ω视频负载
- YOUT和COUT可驱动一路150Ω视频负载
- +5V单电源
- 8引脚SO封装

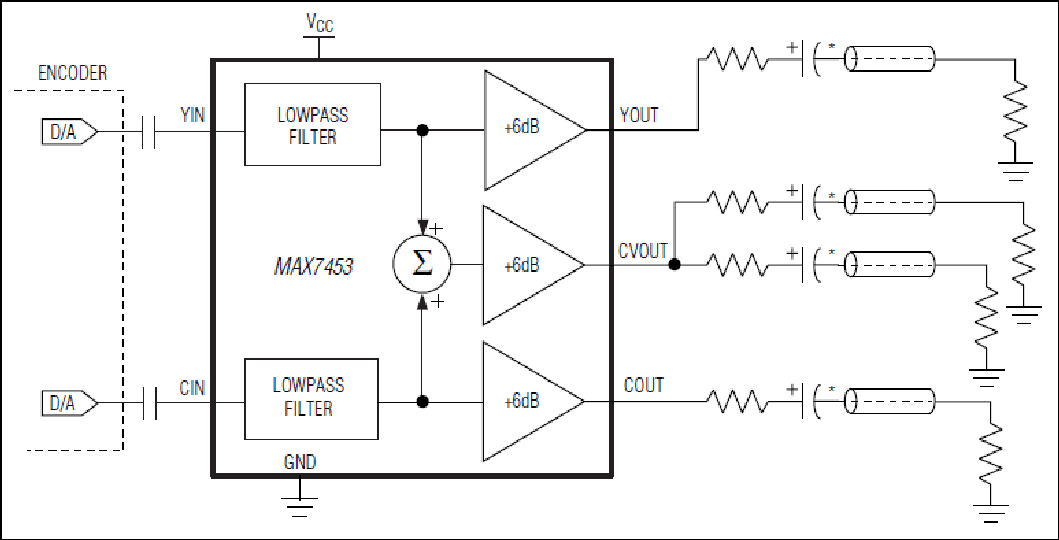

MAX7453是用于S视频和CVBS视频信号的低成本、三通道视频重建滤波器。该器件可理想用于抗混叠和DAC平滑滤波视频应用，如机顶盒、DVD播放器、硬盘录像机(HDR)以及个人视频录像机等。该滤波器采用+5V单电源工作，该器件经过优化，适合于NTSC、PAL以及标清数字电视(SDTV)视频系统。
各通道都包括一个低通滤波器和一个可以驱动单路(YOUT、COUT)或两路(CVOUT)标准150Ω视频负载的输出缓冲器。该输出缓冲器可驱动AC负载或DC负载，因此消隐电平经过反向匹配电阻之后低于1V。Y和C视频输入相加后产生复合视频输出。MAX7453具有极为平坦的频率响应。
MAX7453提供8引脚SO封装，额定工作于商业级(0°C至+70°C)温度范围。
应用
- 复合视频、S视频输出，用于NTSC、PAL、SDTV
- 游戏控制台
- 安全监控摄像机/数码相机
- 机顶盒/HDR/DVD
