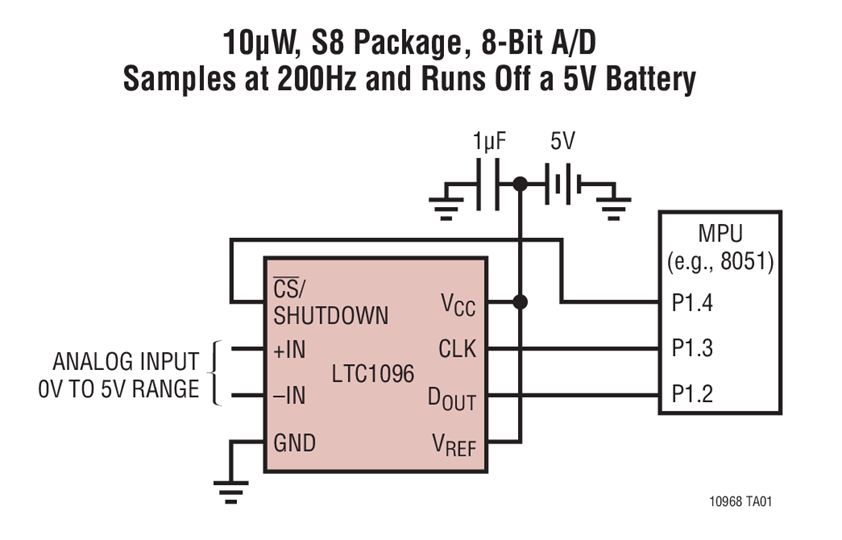

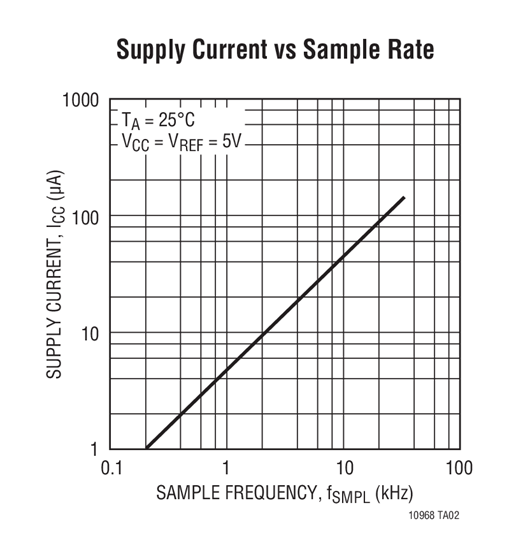

10μW, S8 Package, 8-Bit A/D Supply Current vs Sample Rate Samples at 200Hz and Runs Off a 5V Battery

特性

80μA 最大电源电流
在停机模式中的典型电源电流为 1nA
5V 操作 (LTC1096 / LTC1098)
3V 操作 (LTC1096L / LTC1098L) (2.65V 最小值)
片内采样及保持电路
16μs 转换时间
33kHz 采样速率
±0.5LSB 总未调整误差 (在整个温度范围内)
至大多数 MPU 串行端口和所有 MPU 并行 I/O 端口的直接 3 线式接口

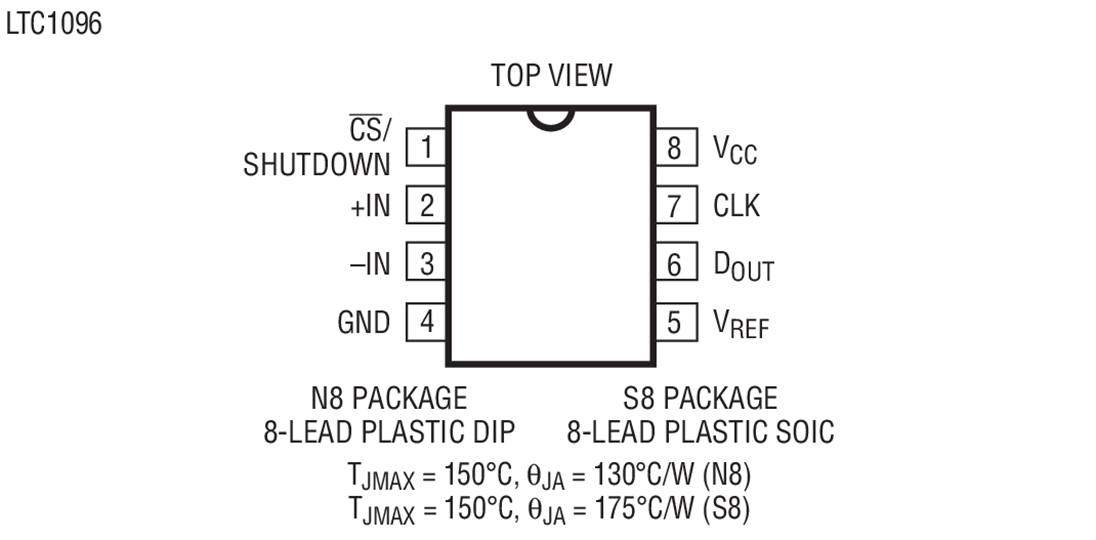

8 引脚 SO 塑料封装

     

LTC ^® 1096 / LTC1096L / LTC1098 / LTC1098L 是微功率、8 位 A/D 转换器，这些器件在执行转换操作时仅吸收 80μA 的电源电流。每当它们不执行转换时将自动地断电至 1nA 的典型电源电流。LTC1096 / LTC1096L / LTC1098 / LTC1098L 内置于 8 引脚 SO 封装，并具有 3V (L) 和 5V 版本。这些 8 位、开关式电容器、逐次逼近型 ADC 纳入了采样及保持电路。LTC1096 / LTC1096L 具有单个差分模拟输入。LTC1098 / LTC1098L 提供了一个软件可选的 2 通道多路复用器 (MUX)。

片内串行端口可通过三根导线提供至众多微处理器和微控制器的高效数据传输。这与微功率消耗特性相结合，可实现远程定位并有助于穿越隔离势垒传输数据。

这些电路可在比例式应用中使用，或与一个外部基准配合使用。高阻抗模拟输入以及可在缩减的电压范围内 (低于 1V 全标度) 工作的能力使得它们在许多应用中可直接连接至传感器和换能器，从而免除了增设增益级的需要。

应用

电池供电式系统
远程数据采集
电池监视
电池电量测量计
温度测量
隔离式数据采集

 

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC1098ACN8#PBF	8-Lead PDIP (Narrow 0.3 Inch)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC1098ACS8#PBF	8-Lead SOIC (Narrow 0.15 Inch)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC1098ACS8#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC1098CN8#PBF	8-Lead PDIP (Narrow 0.3 Inch)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC1098CS8#PBF	8-Lead SOIC (Narrow 0.15 Inch)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC1098CS8#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC1098IN8#PBF	8-Lead PDIP (Narrow 0.3 Inch)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC1098IS8#PBF	8-Lead SOIC (Narrow 0.15 Inch)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC1098IS8#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC1098LCS8#PBF	8-Lead SOIC (Narrow 0.15 Inch)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC1098LCS8#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC1098LIS8#PBF	8-Lead SOIC (Narrow 0.15 Inch)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC1098LIS8#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys

根据型号筛选

重置过滤器

产品型号

产品生命周期

PCN

10月 8, 2024

- 24_0234

Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package

LTC1098ACN8#PBF

量产

LTC1098CN8#PBF

量产

LTC1098IN8#PBF

量产

pdf

PCN24_0234_Form

xls

Material_Report

pdf

Marking Comparison

10月 11, 2022

- 22_0241

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

LTC1098ACN8#PBF

量产

LTC1098CN8#PBF

量产

LTC1098IN8#PBF

量产

pdf

PCN22_0241_Form

xls

Material_Report

pdf

Qualification Results Summary

8月 6, 2022

- 22_0172

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

LTC1098ACN8#PBF

量产

LTC1098CN8#PBF

量产

LTC1098IN8#PBF

量产

pdf

PCN22_0172_Form

xls

Material_Report

xlsm

Delta Qualification Matrix

12月 14, 2023

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC1098ACS8#PBF

量产

LTC1098ACS8#TRPBF

量产

LTC1098CS8#PBF

量产

LTC1098CS8#TRPBF

量产

LTC1098IS8#PBF

量产

LTC1098IS8#TRPBF

量产

LTC1098LCS8#PBF

量产

LTC1098LCS8#TRPBF

量产

LTC1098LIS8#PBF

量产

LTC1098LIS8#TRPBF

量产

pdf

PCN22_0255_Form

xls

Material_Report

pdf

Qualification Results Summary

xlsm

Delta Qualification Matrix

6月 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC1098ACS8#PBF

量产

LTC1098ACS8#TRPBF

量产

LTC1098CS8#PBF

量产

LTC1098CS8#TRPBF

量产

LTC1098IS8#PBF

量产
