开机logo

电子书列表扫描

电子书列表显示及小说选择菜单

阅读功能：

1）能够记录每本电子书的退出时处于什么阅读位置，下次进入从该位置继续阅读

2）字体选择

3）字体大小选择

4）字体颜色设置

5）阅读背景设置

6）书签设置

7）目录生成功能（字符匹配）

8）章节跳转功能（基于目录生成功能）

9）阅读翻页设置（滚动/切换）

项目功能要求

项目偏软件，但是要依赖于自己对硬件的熟悉和驱动才能完成，用到的主要技术：

1）SD卡驱动（难–不过可移植 SD卡驱动细节可在用完再了解其驱动协议）2）FatFs文件系统移植使用3）LCD屏驱动（加载字库文件 做字库在LCD上的显示）

材料准备

✔ STM32F4开发板（本设计用的是普中STM32F4ZGT6最小系统板）作为毕设的话，最好自己硬件设计一块开发板，这样可以体现硬件的工作量。淡然不论是购买，还是自己做，注意一定要具备LCD屏接口。

在电子阅读器中，STM32F4作为整个项目的核心主控器件，用来处理各种数据。

✔ 800*480 4.3寸电容触摸LCD屏（项目中用的正点原子的屏）

作用：显示与触摸控制

✔ 一张32G以下的SD卡和一个读卡器

作用：存储小说文件与图片文件

硬件连接非常简单，把屏幕插到开发板上即可。

相关知识点

✦ txt文件数据的读取

1）谈谈txt文件学过C语言的文件IO都知道，用open函数打开后，用read函数读取的第一个字节开始就是文本内容，txt文件是文档文件，对于我们程序员来说文档文件是最容易操作的文件类型之一，因为它不像图片那样还需要考虑头部的一大堆信息。

2）读取txt文件数据利用FATFS文件系统提供的函数f_open 、f_read即可对数据进行读取出来，当然读取出来的都是文字的编码，可以先用串口函数打印出来看看数据对不对 printf("%srn",buf)。

✦ 汉字的显示（具体代码参考正点原子“汉字显示实验”）1）汉字的显示原理学习过屏幕驱动的应该都知道，屏幕的显示无非就是在屏幕上打相应颜色的点，比如要显示一个字符 ‘A’ 那么我只需要知道 ‘A’ 相应的点阵数据就可以把它显示出来，汉字也一样。

2）汉字库的存储但是汉字与字符不同的是，汉字有1万多个，字符却只有100多个，并且汉字的显示明显比字符的点阵复杂程度高，比如说字体是12的字符占用点阵是12x6，每个字符需要12x6/8=9个字节的存储空间。字体是12 的汉字占用12x12的点阵，每个汉字需要12x12/8=18个字节存储空间，这还是最小字体，大的字体所需要的存储空间只会成倍增加。

3）一般12号字体的汉字库需要500K字节、16号字体700K、24号字体1.6M、32号字体3M，这对于单片机来说数据量太大了，内部FLASH512K~1M表示压力很大。

4）需要把汉字库通过SD卡再保存到外部FILASH才行，w25q128无疑是个好选择，它拥有16M的存储空间，SPI通信协议，读写速度也是相当快。

毕设推荐：【全系列】电子专业毕业设计项目合集：选题/工具使用/项目/调试

✦ txt文件数据显示到MCU屏有关显示汉字就必然会涉及编码格式的问题，不同的编码格式对应的汉字编码是不同的，比如UTF-8编码的文件用GB2312编码打开就会乱码。

同理，比如文档的格式是UTF-8编码，但是我的字库是GBK编码，读出来的数据直接显示到屏幕就必然会乱码。

下载调试

步骤一：SD卡根目录文件拷贝阅读器的源码分享给各位，可以在“达尔闻说”的微信回复：电子阅读器。下载好配套资料，把下面两个文件夹拷贝到SD卡根目录下：

注意：一定要是根目录不然不能正常运行。

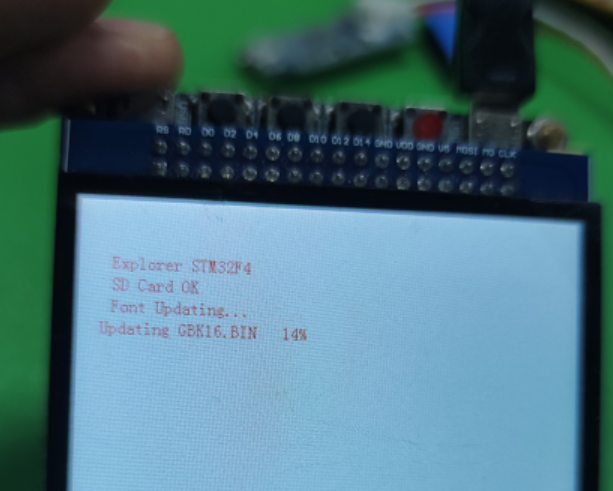

步骤二：初始化外部FLASH -W25Q128用keil打开代码工程，编译通过后下载。下载完成等待外部FLASH -W25Q128初始化完成，一开始会黑屏一段时间，是在擦除FLASH，然后会提示字库加载进度，直到LCD显示阅读界面为止。

如果下载代码后运行不正常：

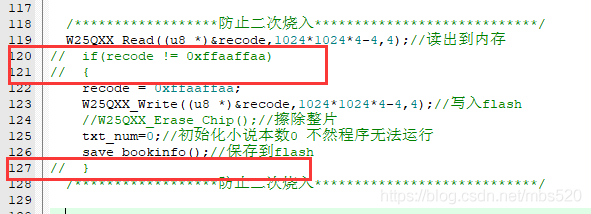

1）注释掉这些代码，编译下载

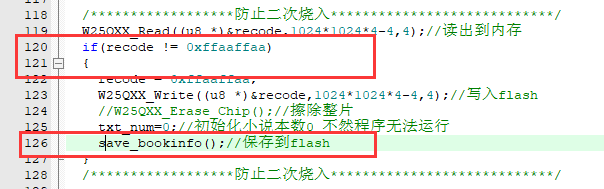

2）不要断电，取消注释这段代码，编译下载，下载完成后W25Q128初始化完成，应该就可以运行

步骤三：动态logo显示（化作尘）

步骤四：进入主界面

啥都没有，先导入图书。图书要从SD卡中导入，txt文件在资料里已经打包好了，直接导入。

找到0：/TXT目录下的.txt文件，选择导入：

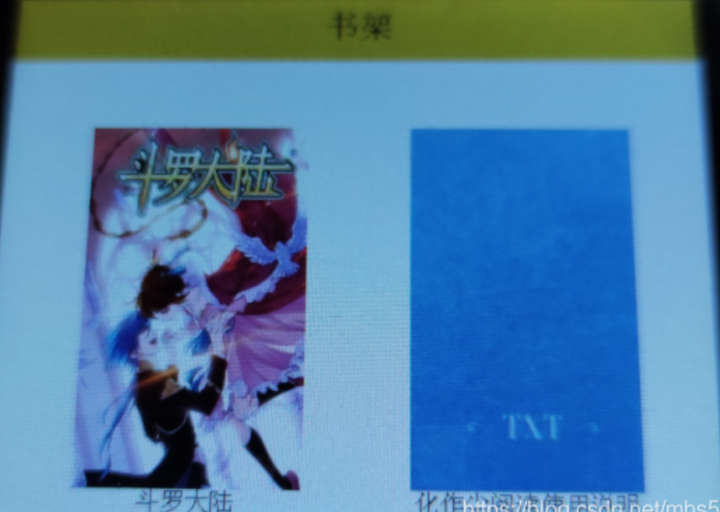

导入“斗罗大陆.txt”，主界面开始显示。图片是系统自动匹配，检测是否有与小说同名图片文件，比如“斗罗大陆.txt” 对应 “斗罗大陆.jpg”。如果没有匹配图片会显示默认图片。

点击左下角删除图书，再点击 X 即可移除图书操作，只是移除，并不是真正删除。

阅读界面都是根据页数匹配相应文字，因为读写速度问题加上需要算法识别加载，翻页加载过程都会有一段时间

目录功能：自动检测目录，通过检测“第” 与 “章”加上相应算法就可以检测显示目录，并记录偏移，可以跳转，上划可以显示下一页目录：

设置字体、背景：可以设置显示背景颜色，字体颜色，字体大小（4种字号）来适应自己喜欢的阅读方式：
