特性

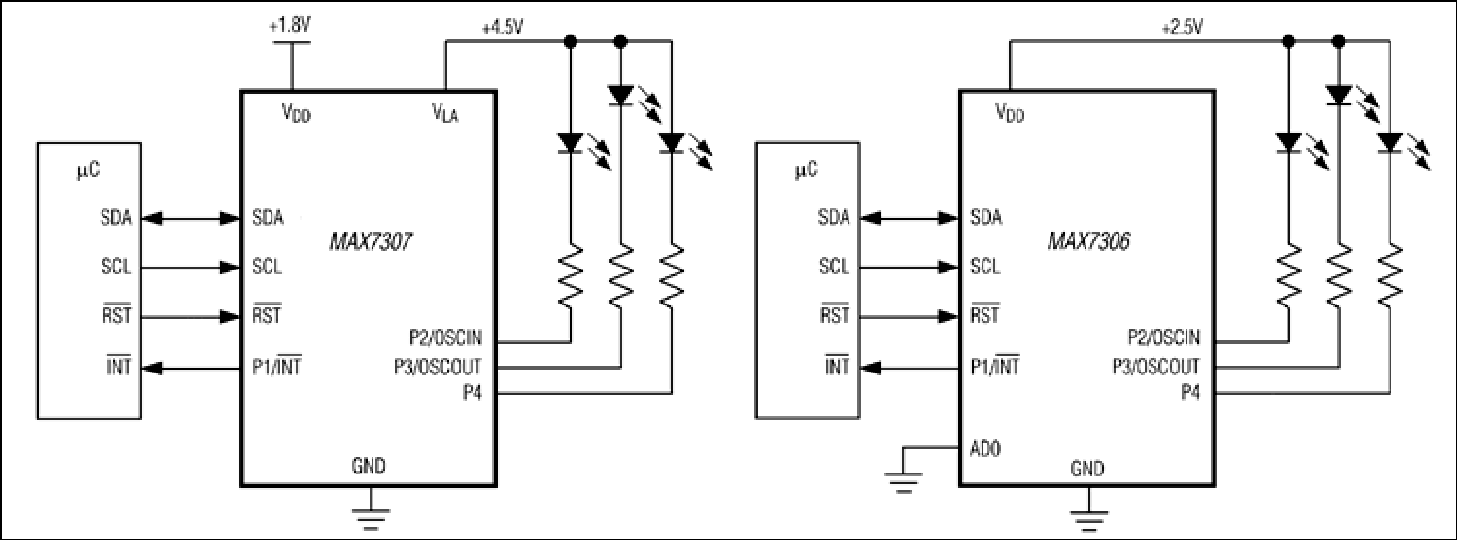

MAX7306/MAX7307为I²C/SMBus™兼容的串口外设，具有四路电平转换I/O，采用1.62V至3.6V电源工作。MAX7307具有端口电源(V LA )，允许I/O端口采用独立的1.4V至5.5V电源进行电平转换。MAX7306具有地址选择输入(AD0)，允许最多四种唯一从机地址。
MAX7306/MAX7307端口P2、P3和P4可配置为输入、推挽式输出以及漏极开路输出。端口P1可配置为通用输入、漏极开路输出或/INT漏极开路输出。端口P2和P3可分别配置为OSCIN和OSCOUT。MAX7306/MAX7307内置振荡器，可用于PWM、闪烁以及按键去抖或者级联多片MAX7306/MAX7307。外部时钟可用来设置特定的PWM和闪烁时序。/RST输入可异步清除2线接口并终止和MAX7306/MAX7307有关的总线锁死。
所有配置为输出的端口具有33级PWM，允许任意一路输出设置为从完全关断、1/32至31/32占空比到完全导通。所有输出端口还具有LED闪烁控制功能，允许的闪烁周期为：1/8秒、1/4秒、1/2秒、1秒、2秒、4秒或8秒。在此周期内任何端口均能以1/16至15/16的占空比闪烁。
MAX7306/MAX7307额定工作于-40°C至+125°C温度范围，提供10引脚µDFN (2mm x 2mm)封装或10引脚µMAX®封装。
应用
- 蜂窝电话
- LCD/键盘背光
- LED状态指示器
- 系统I/O端口
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 1 |
||||
|
|
SMBus™/I²C接口、9端口电平转换GPIO和LED驱动器，具有CLA |
|||
|
电池直接供电LED/GPIO驱动器 2 |
||||
|
量产 |
2线接口、2.5V至5.5V、20端口或28端口输入/输出扩展器 |
|||
|
量产 |
4线接口、2.5V至5.5V、20端口或28端口输入/输出扩展器 |
|||
|
显示驱动器电子器件 4 |
||||
|
量产 |
2线接口、2.5V至5.5V、20端口或28端口LED显示驱动器及输入/输出扩展器 |
|||
|
量产 |
4线接口、2.5V至5.5V、20端口或28端口LED显示驱动器及输入/输出扩展器 |
|||
|
量产 |
17路输出LED驱动器/GPO，带有亮度控制和热插入保护 |
|||
|
量产 |
9路输出LED驱动器，带有亮度控制和热插入保护 |
|||
评估套件 4
MAX7307EVKIT
MAX7307评估板/评估系统
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX7307EVCMAXQU
MAX7307评估板/评估系统
MAX7306EVKIT
MAX7306评估板/评估系统
MAX7306EVCMAXQU
MAX7306评估板/评估系统
