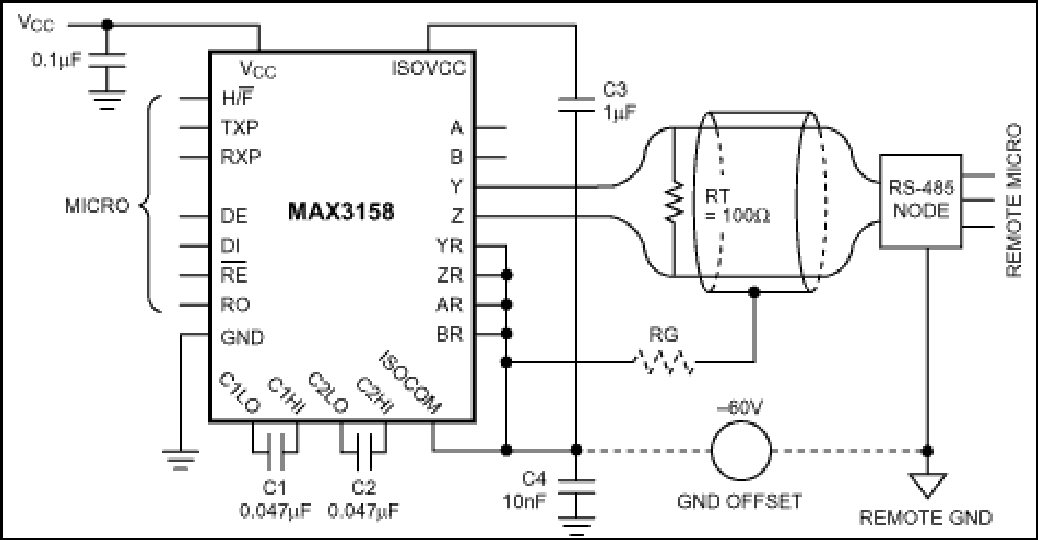

MAX3158:典型工作电路
.
特性
  • ±60V隔离的数据接口
  • +5V单电源供电
  • 光隔离收发器的低成本替代产品
  • 符合EIA/TIA-485标准的真失效保护接收器
  • 通过引脚可选择全双功/半双功模式
  • 相位控制功能可用于纠正双绞线反接
  • 25µA低功耗关断模式
  • 热关断模式提供驱动器过载保护
  • 采用28引脚SSOP封装
  • 摆率限制降低EMI
.

MAX3158为高共模抑制比(CMRR) RS-485/RS-422数据通信接口芯片,在一个混合微电路内提供±60V的隔离。逻辑端的单+5V电源为接口两侧提供供电,外部100V电容将电源从逻辑端传递至隔离端。每片MAX3158含有一个发送器和一个接收器,确保数据速率高达250kbps。利用热关断保护电路将驱动器输出置为高阻态,为驱动器提供短路电流限制、使驱动器免受过载功率的损害。接收器输入具有失效保护功能,当输入开路、短路或连接到带有终端匹配、但所有驱动器处于禁止状态的传输线时,接收器输出确保为逻辑高电平。

当不带负载或带有负载、但驱动器为禁止状态情况下,MAX3158的典型工作电流为25mA。当芯片为关断模式时,电源电流下降为25µA。该芯片可由引脚设置为半双功或全双功模式;另外利用引脚还可以设置接收器和发送器的输出相位。MAX3158是光隔离收发器的低成本替代产品,有关完全隔离的RS-485/RS-422收发器,请参考MAX1480系列数据资料。

应用

  • 工业控制
  • 电平转换器
  • 局域网(LAN)
  • 电信
. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX3158CAI+ 28-SSOP-5.3_MM external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX3158CAI+T 28-SSOP-5.3_MM external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX3158EAI+ 28-SSOP-5.3_MM external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX3158EAI+T 28-SSOP-5.3_MM external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 15, 2023

- 2361M

WAFER FAB

MAX3158CAI+

量产

MAX3158CAI+T

量产

MAX3158EAI+

量产

MAX3158EAI+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 15, 2023

- 2361M

arrow down

WAFER FAB

MAX3158CAI+

量产

MAX3158CAI+T

量产

MAX3158EAI+

量产

MAX3158EAI+T

量产
