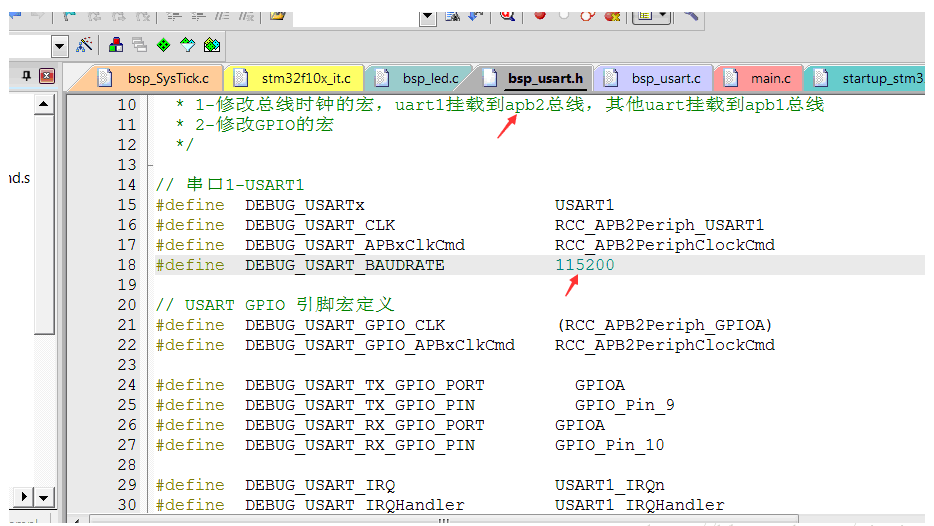

研发客服STM32串口通信以及温度采集搞定，其中主要遇到STM32系列单片机时钟树的问题，串口通信遇到串口调试助手能够接收到数据但出现乱码现象，开始一直以为是串口配置和程序代码问题，因为是第一次上电在线调试STM32板子，后面主要查串口波特率配置和收发函数程序段，如下图：
波特率设置成115200没问题，试着降低波特率改成9600和4800但问题依旧没有解决，紧接着如下处理：

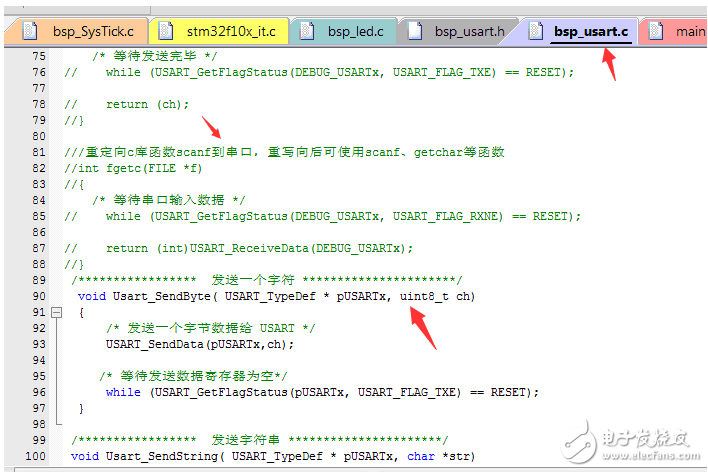

将重定向函数注释，单独写串口发送字节和字符串函数，依旧失败。最后锁定到系统时钟配置上，由于手上的STM32开发板改用了12M的晶振，根据单片机时钟树的理解和解读，一般采用外部时钟HSE，系统时钟配置成72M，8*9=72，，12*6=72，对于 SYSCLK、HCLK、PCLK2、PCLK1 这四个时钟的配置一般是：PCLK2 = HCLK = SYSCLK=PLLCLK = 72M，PCLK1=HCLK/2= 36M。UART1挂载在APB2总线，而PCLK2 = HCLK = SYSCLK=PLLCLK = 72M，

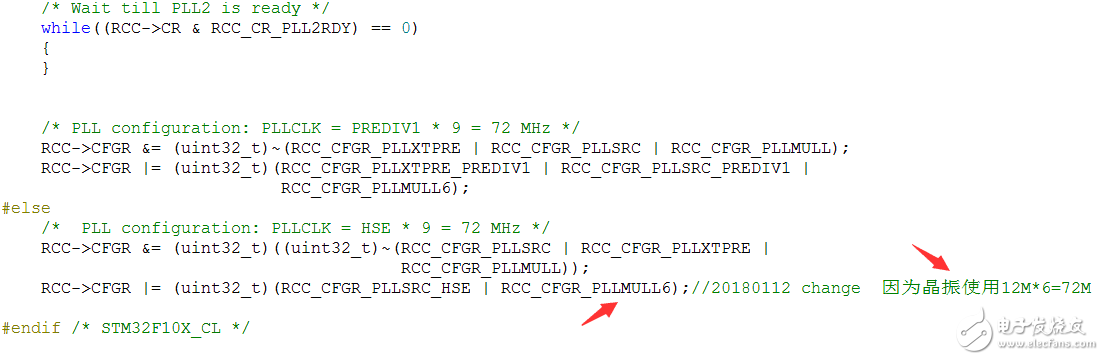

因此在system_stm32f10x.c文件中的setsysclockto72（）函数中，（system_stm32f10x.c文件实现了 STM32的时钟配置，操作的是片上的 RCC这个外设统在上电之后，首选会执行由汇编编写的启动文件，启动文件中的复位函数中调用systemInit 函数就在这个文件里面定义。systemInit 函数默认调用setsysclockto72（）配置系统时钟，系统的时钟就被初始化成 72M。）这样便将系统时钟配置成了72M，否则为12*9=108M。但测试运行仍然接收到乱码。

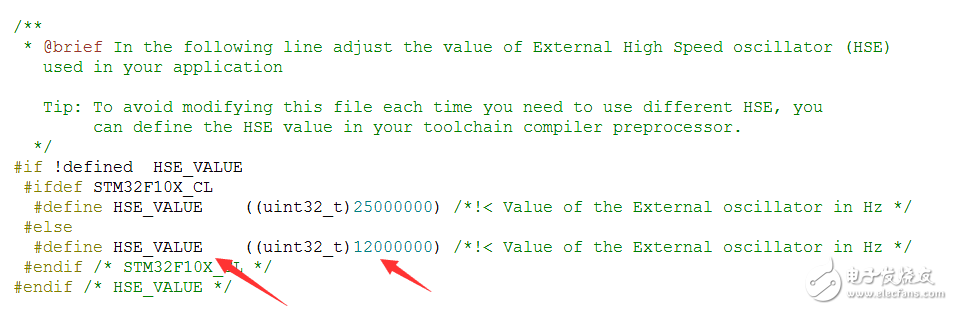

继续找问题所在，查看 在stm32f10x.h里，有下面这段代码，
原因是库使用默认8MHz晶振，可以通过宏使用25MHz或12M晶振。具体定义在stm32f10x.h文件中，HSE_VALUE，一开始定义成了8000000，改成12000000搞定，串口通信显示正常。
