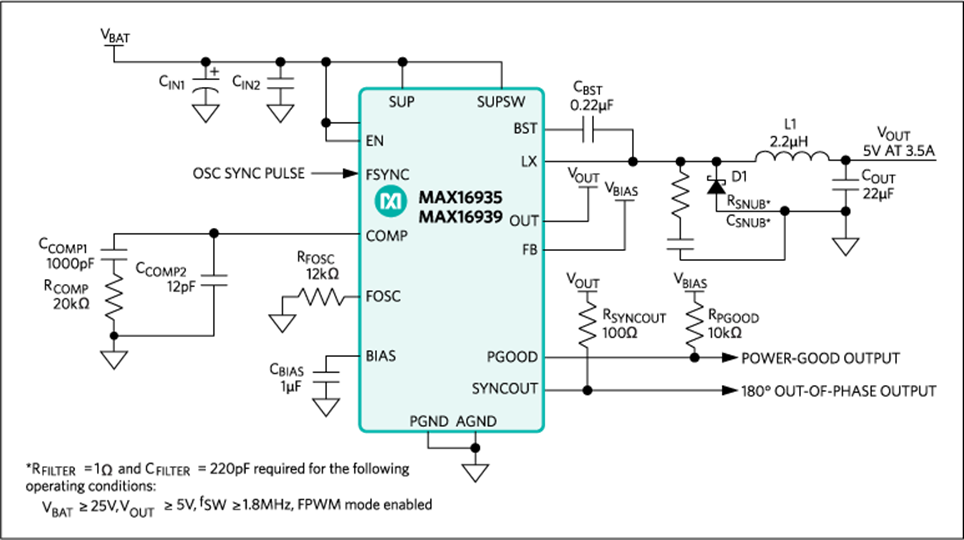

MAX16935: Typical Application Circuit
.
特性
  • 集成式设计和高开关频率有助于节省空间
    • 集成3.5A高边开关
    • 采用BOM数量低的电流模式控制架构
    • 固定输出电压,精度为±2%,或可通过外部电阻调节电压(1V至10V)
    • 220kHz至2.2MHz开关频率,三种工作模式(跳跃模式、强制固定频率工作模式和外部频率同步模式)
    • 自动调整LX摆率,以在整个工作频率范围内优化效率
  • SYNCOUT的180°错相时钟输出支持级联电源,以提高功率输出
  • 扩频调频可减少EMI辐射
  • 宽输入电压范围可支持汽车应用
    • 输入电压范围:3.5V至36V
    • 输入兼容范围:3.3V逻辑电平至42V
  • 稳健的性能可支持广泛的汽车应用
    • –40°C至+125°C汽车温度范围
    • 热关断保护
    • 通过AEC-Q100认证
  • 电源良好输出支持电源时序控制
  • 严格的过压保护有助于减小过冲电压(MAX16939)
.

MAX16935/MAX16939均为3.5A电流模式降压转换器,集成高侧和低侧MOSFET,旨在与外部肖特基二极管配合使用以提高效率。低侧MOSFET支持在轻负载应用中进行固定频率强制PWM (FPWM)操作。这些器件的工作输入电压范围为3.5V至36V,无负载时静态电流消耗仅为28µA。开关频率可通过电阻在220kHz至2.2MHz范围内编程设置,也可与外部时钟同步。这些器件可提供3.3V/5V固定输出电压或1V至10V可调输出电压。这些器件具有宽输入电压范围,并且能够在欠压瞬变期间以98%占空比运行,因此非常适合汽车和工业应用。

在轻负载应用中,FSYNC逻辑输入允许器件以跳跃模式运行以降低功耗,或以固定频率FPWM模式运行以消除频率变化,从而尽可能减少EMI。对于专为需要严格控制辐射的RF收发器设计的电源来说,固定频率FPWM模式非常有用。保护特性包括逐周期限流和带自动恢复功能的热关断。其他特性包括通过电源良好监控来简化电源时序控制,在SYNCOUT提供相对于内部振荡器的180°错相时钟输出,以使用多个器件组成级联电源。

MAX16935/MAX16939在-40°C至+125°C汽车应用温度范围内工作,采用16引脚(5mm × 5mm) TQFN-EP和16引脚TSSOP-EP封装。

应用

  • 分布式直流电源系统
  • 导航和无线电主机
  • 负载点应用
. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
