特性
- 频率范围：700MHz 至 6GHz
- 低功率：2.7V 至 3.6V 电源；29.5mA
- 低的 LO 载波泄漏：在 1.8GHz 时为 –43dBm
- 边带抑制：在 1.8GHz 时为 –50dBc
- 输出 IP3：在 1.8GHz 时为 19dBm
- 低RF 输出噪声层：-157dBm/Hz (在 30MHz 偏移、P RF = 1.8dBm、f RF = 2.17GHz)
- 正弦波或方波 LO 驱动
-
SPI 控制：
- 可调增益： 19dB (1dB 步进)
- 产生的电源电流：9mA 至 39mA
- I/Q 偏移调节：–64dBm LO 载波泄漏
- I/Q 增益 / 相位调节：–1dBc 边带抑制
- 24 引脚 4mm x 4mm 塑料 QFN 封装
LTC
®
5589 是一款专为低功率无线应用而设计的直接转换 I/Q 调制器，其可在一个 RF 载波上实现差分基带 I 和 Q 信号的直接调制。通过给 I 和 Q 输入端施加 90° 相移信号可以实现单边带调制或边带抑制上变频。可把 I/Q 基带输入端口 AC 或 DC 耦合至一个具有大约 1.4V 共模电压电平的电源。SPI 接口负责控制电源电流、调制器增益，并提供 I 和 Q 增益及相位失衡的调节以优化 LO 载波馈通和边带抑制。可利用正弦波或方波 LO 驱动来驱动 LO 端口。LO 和 RF 端口上的一个固定 LC 网络可覆盖 700MHz 至 6GHz 的工作范围。可启动一个片内温度计以补偿增益-温度变化。采用一个片内二极管能够完成更加准确的温度测量。此外，还可以采用一个连续模拟增益控制 (V
CTRL
) 引脚来实现快速功率控制。
Applications
- 无线传声器
- 电池供电型无线电装置
- 矢量调制器
- 2.45GHz 至 5.8GHz 发送器
- 软件定义无线电 (SDR)
-
军用无线电
解决方案设计及宣传手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC5589IUF#PBF |
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC5589IUF#TRPBF |
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
评估套件 1

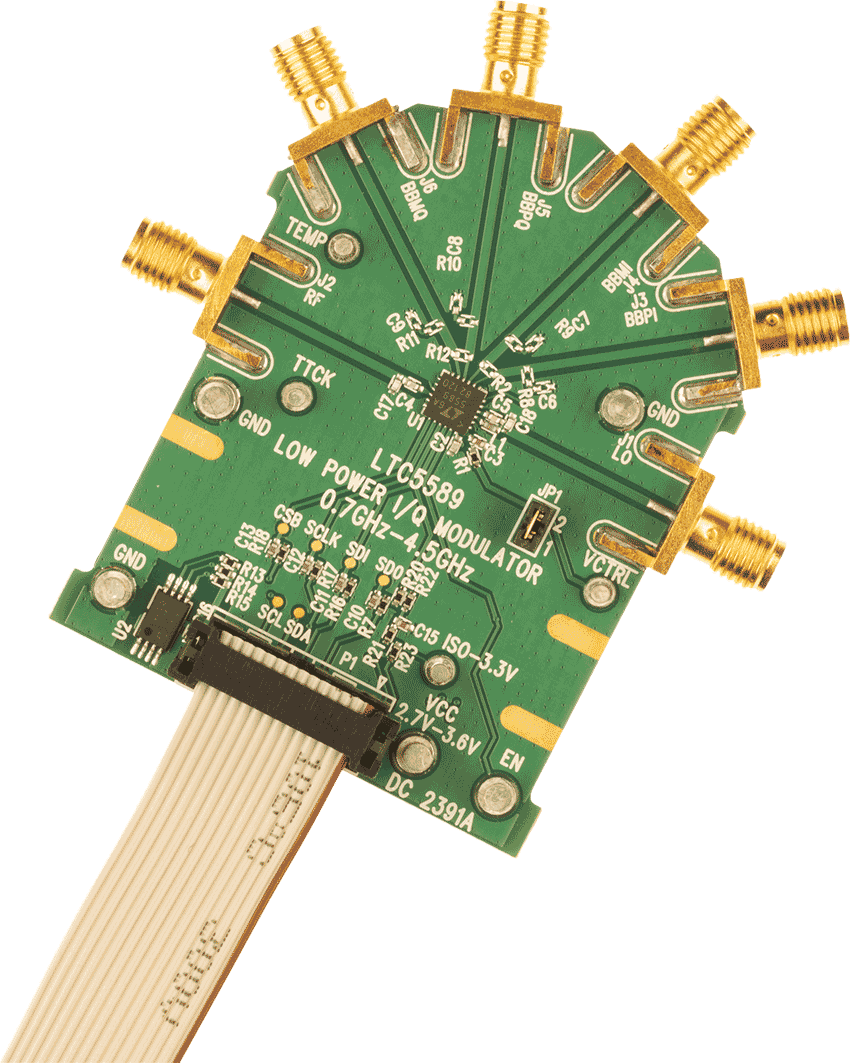

DC2391A
LTC5589 Demoboard | 700MHz to 3.8GHz Low-Power I/Q Modulator
