特性
-
具有两种输入功率范围的内部肖特基二极管 RF 检波器：
- LTC5505-1，-28dBm 至 18dBm
- LTC5505-2，-32dBm 至 12dBm
- 宽输入频率范围：300MHz 至 3GHz (LTC5505-1)；300MHz 至 3.5GHz (LTC5505-2)
- 采用了温度补偿
- 缓冲检波器输出
- 2.7V 至 6V 的宽 V CC 范围
- 低工作电流：0.5mA
- 低停机电流：低于 2uA
- 采用扁平 (高度仅 1mm) 的 ThinSOT ™ 封装
LTC ® 5505-X 是一种用于 RF 应用工作频率范围为 300MHz 至 3.5GHz 的 RF 功率检波器。在一个小型的 5 引脚 ThinSOT 封装内集成了一个温度补偿肖特基二极管峰值检波器和缓冲放大器。供电电压范围为以单节锂离子电池或三节 NiMH 电池为电源的操作进行了优化。
采用一个片上肖特基二极管对 RF 输入电压进行峰值检波。检波电压被缓冲并提供给 V OUT 引脚。节能停机模式将供电电流降至 2uA 以下。
LTC5505-1 在 -28dBm 至 18dBm 的输入功率电平范围内工作。LTC5505-2 在 -32dBm 至 12dBm 的输入功率电平范围内工作。
Applications
- 多模式移动电话产品
- PCS 装置
- 无线数据调制解调器
- 无线和电缆通信基础设施
- RF 功率警报
- 包络检波器
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC5505-1ES5#TRMPBF |
5-Lead TSOT-23
|
|
|
| LTC5505-1ES5#TRPBF |
5-Lead TSOT-23
|
|
|
| LTC5505-2ES5#TRMPBF |
5-Lead TSOT-23
|
|
|
| LTC5505-2ES5#TRPBF |
5-Lead TSOT-23
|
|

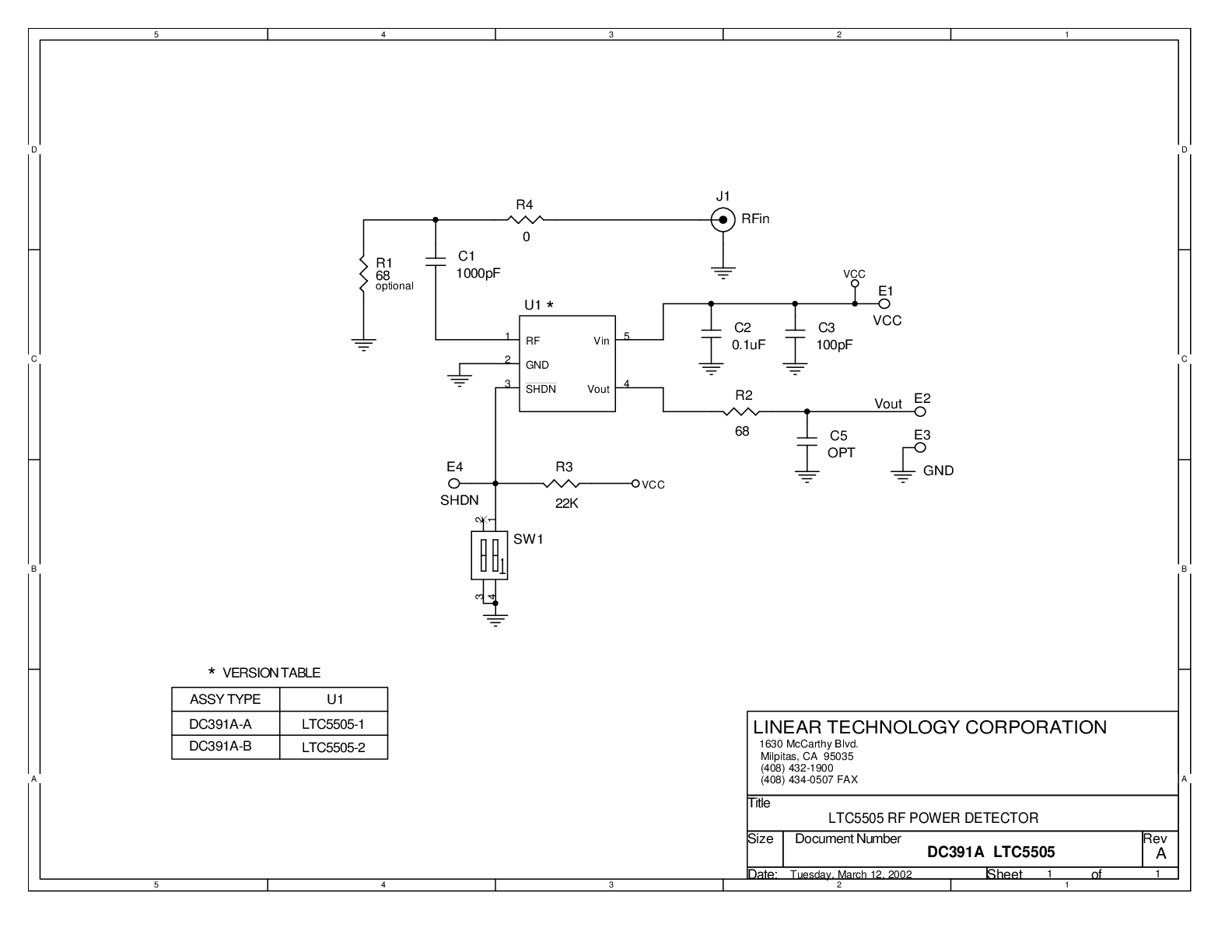

评估套件 2
DC391A-B

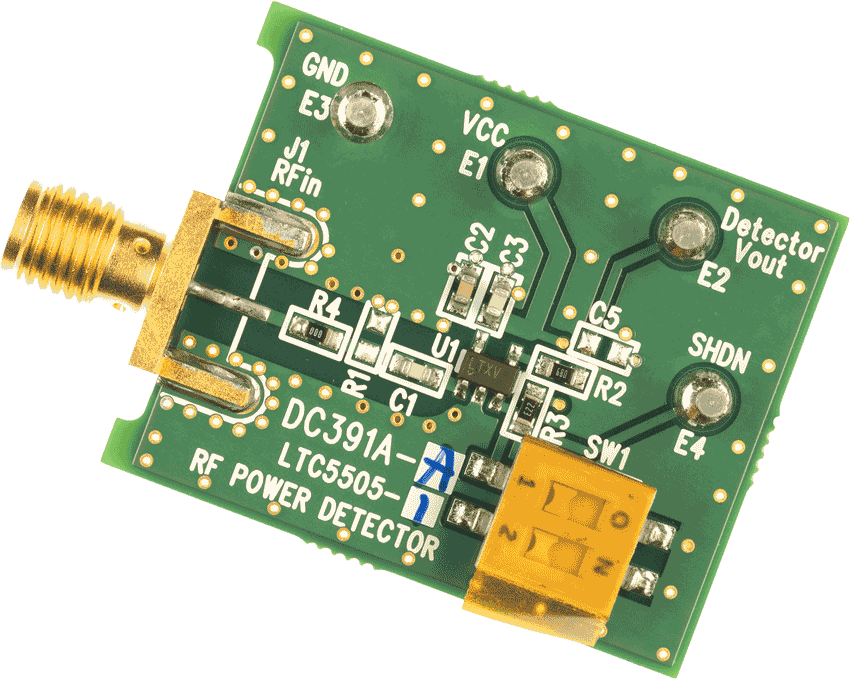

LTC5505-2ES5 |− 32dBm至12dBm RF功率检波器（邮票大小）
