MAX3274数据手册和产品信息

发布时间: 2024-11-11 09:21:12
来源: analog.com

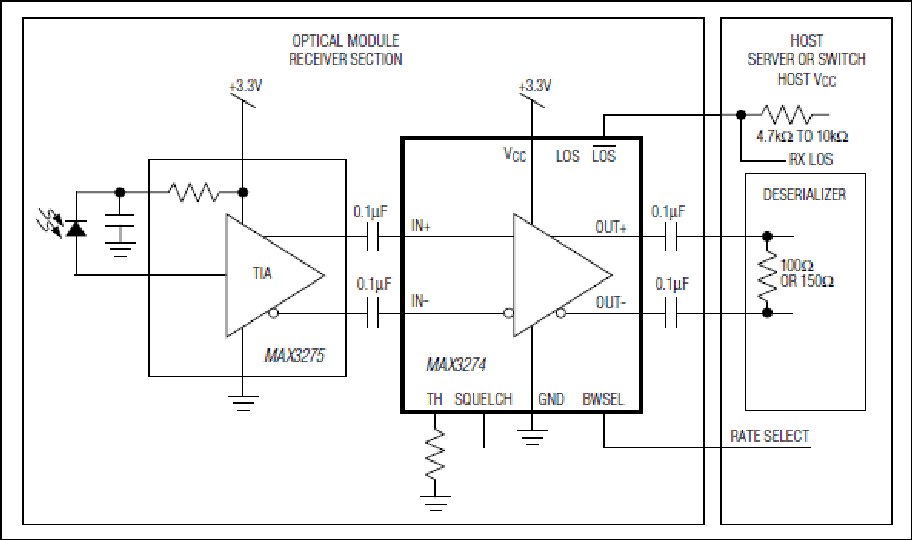

MAX3274:典型工作电路
.
特性
  • 双速率1.0625Gbps/2.125Gbps运行
  • 片内可选择4阶滤波器
  • 残余的张弛振荡抑制基于激光的CD发送器
  • 100Ω输出端接
  • 信号丢失(LOS)门限可编程
  • 输出静音
  • 带上电以减小输入电流浪涌
  • 16引脚4mm x 4mm QFN封装
  • .

    MAX3274为双速率光纤信道限幅放大器,优化用于双速率2.125Gbps/1.0625Gbps光纤信道光学接收器系统。为了抑制传送器的残余张弛振荡(RO),片内可选的第四级贝塞耳汤普森(Bessel Thompson)滤波器在2GHz时提供15dB (典型)的衰减。放大器具有宽的输入电压范围,输出沿速度受控的固定电压幅度信号。接收器配合MAX3275/MAX3277互阻放大器(TIA)和MAX3274双速率限幅放大器,可符合光纤信道接收器灵敏度光学调制振幅(OMA)规范: 2.125Gbps时49mW P-P ;1.0625Gbps时31mW P-P 。其它特性包括:可编程门限信号丢失(LOS)检测器、输出静音及带宽选择;MAX3274数据输出为电流模式逻辑(CML)。MAX3274采用的16引脚QFN封装形式方便GBIC和小形式接收器模块的设计。

    应用

    • 双速率光纤通道SFF/SFP光模块
    • 光纤通道GBIC光模块
    . .
    部分模型 产品周期 描述

    产品 2

    低噪声、光纤通道互阻放大器

    过期

    低噪声、光纤通道互阻放大器
