特性
-
确保610mA连续驱动能力
- 能够驱动4路LED，每路30mA，用于主屏
- 能够驱动3路LED，每路30mA，用于子屏或RGB
- 400mA的总驱动电流，用于闪光灯
-
2线I²C串行接口
- 5位(32级)线性亮度调节
- 32k中颜色
- 上升/下降斜率
- 92%峰值/83%平均效率(P LED /P BATT )
- 自适应1倍/1.5倍/2倍模式切换
- 0.3% (典型值) LED电流精度和匹配度
- 低输入纹波和EMI
- 0.1µA低关断电流
- 输出过压保护
- 高温降额功能保护LED
- 24引脚、4mm x 4mm、薄型QFN封装

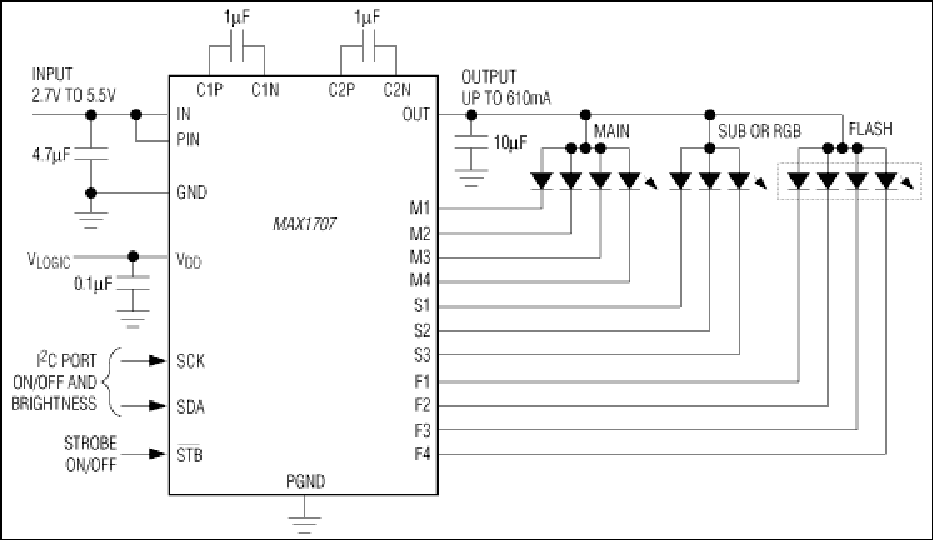

MAX1707能提供高达610mA的恒定电流，为主屏背光，子屏背光(或RGB指示灯)和白光LED相机闪光灯提供完整的照明管理方案。通过自适应1倍/1.5倍/2倍电荷泵和超低压差电流调节器，该器件能够在1节Li+电池的整个输入电压范围内保持高效。1MHz固定开关频率允许使用非常小的外部元件，同时优化了调节方案，可确保低EMI和低输入纹波。内置降额功能可避免LED在高环境温度下出现过热。
MAX1707集成了一个内部可调基准，用于设置最大LED电流。通过I²C串口实现开/关控制，并以32级线性方式设置LED电流。当采用RGB指示灯时，I²C接口可提供32k中颜色和可编程设置的上升/下降斜率。可以通过I²C接口或独立的数字逻辑输入打开/关闭照相机的闪光灯。
应用
- 蜂窝电话/智能电话
- 多达11个LED显示器
- PDA、数码相机、便携式摄像机
