DS1816数据手册和产品信息

发布时间: 2024-11-11 09:20:38
来源: analog.com

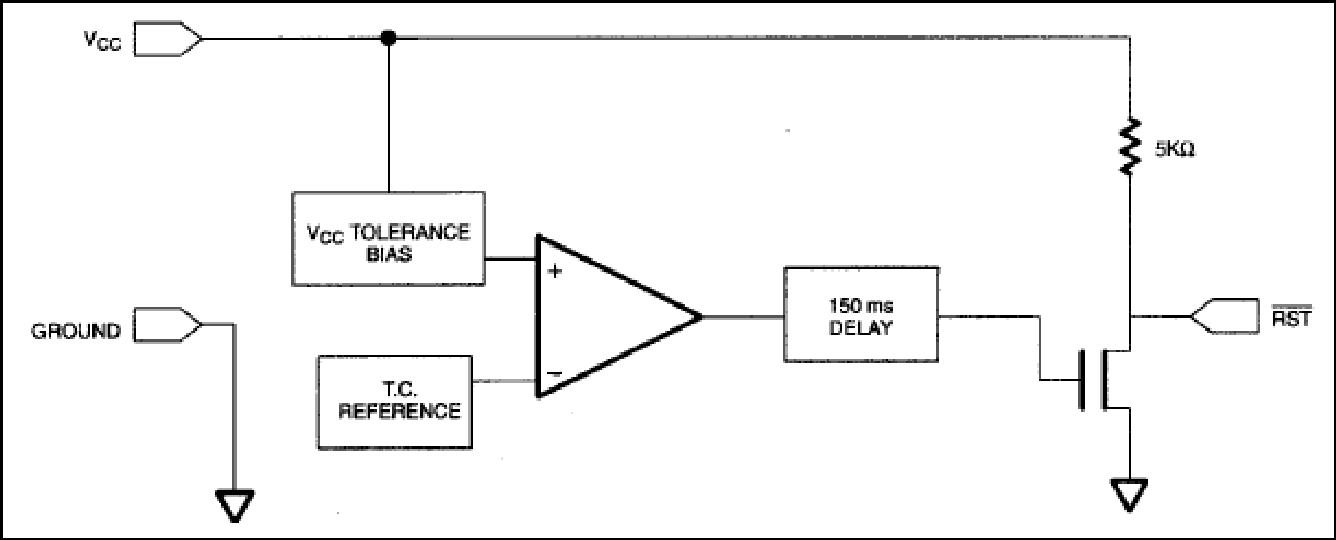

DS1816:原理框图
.
特性
  • 用于电源故障检测的电压监控器
  • 低电平有效复位
  • 暂停150ms以确保稳定
  • 具有内部5.5kΩ上拉电阻的高效开漏输出
  • 静态电流:35µA(最大值)
  • 工作范围:
    • 3.3V,容差为5%、10%或20%
    • −40°C至+85°C
.

DS1811 (5V)和DS1816 (3.3V) EconoResets是简单的三引脚电压监控器和上电复位电路,可在电源恢复到容差范围内后保持复位150ms以确保稳定。该电压监控器使用精密的温度基准电压源和比较器电路来检测超出容差的情况并生成低电平有效复位。

开漏输出具有一个内部5.5kΩ上拉电阻,用于有线AND电路。

EconoResets取代了分立元件并节省了空间,特别是采用新的SOT-23封装时。它们可以适用于任何需要可靠处理器运行的系统,特别是打印机、HVAC、能源管理、蜂窝电话、PDA和机顶盒等消费产品。

. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS1816-10+ TO92 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS1816R-10+T&R 3-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS1816R-10-U+ 3-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS1816R-20+T&R 3-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS1816R-5+T&R 3-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS1816R-5-U+ 3-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 14, 2020

- 1998A

ASSEMBLY

DS1816-10+

量产

2月 4, 2015

- 1341_CANCELLATION

ASSEMBLY

DS1816R-10+T&R

量产

DS1816R-10-U+

量产

DS1816R-20+T&R

量产

DS1816R-5+T&R

量产

DS1816R-5-U+

量产

6月 29, 2018

- 1703N

ASSEMBLY

DS1816R-10-U+

量产

DS1816R-5-U+

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 14, 2020

- 1998A

arrow down

ASSEMBLY

DS1816-10+

量产

2月 4, 2015

- 1341_CANCELLATION

arrow down

ASSEMBLY

DS1816R-10+T&R

量产

DS1816R-10-U+

量产

DS1816R-20+T&R

量产

DS1816R-5+T&R

量产

DS1816R-5-U+

量产

6月 29, 2018

- 1703N

arrow down

ASSEMBLY

DS1816R-10-U+

量产

DS1816R-5-U+

量产
