ADA4523-1数据手册和产品信息

发布时间: 2024-11-11 09:20:31

来源: analog.com

特性

电源电压范围：4.5 V至36 V
失调电压：±4 µV（最大值，5 V时）
失调电压漂移：0.01 µV/°C（最大值，5 V时）
输入噪声

电压：88 nV p-p（0.1 Hz至10 Hz，典型值）
频谱密度电压：4.2 nV/√Hz（1 kHz，典型值）

轨到轨输出
单位增益稳定
GBP：5 MHz（典型值）
压摆率：1.8 V/μs（典型值，下降）

PSRR：168 dB（典型值，V _S = 4.5 V至36 V）/li>
开环电压增益：160 dB（典型值，V _OUT = −14.75 V至+14.75 V，R _L = 10 kΩ，V _S = 30 V）
CMRR：160 dB（典型值，V _CM = −15.1 V至+13.5 V，V _S = 30V）
集成EMI滤波器
关断模式
接地检测
提供8引脚SOIC、8引脚MSOP和8引脚LFCSP三种封装

ADA4523-1是一款高电压、低噪声、零漂移运算放大器，可在4.5 V至36 V宽电源范围内提供精密直流性能。失调电压和1/f噪声得到抑制，使该放大器能够实现最大±4 µV的失调电压以及88 nV p-p（典型值）的0.1 Hz至10 Hz输入噪声电压。ADA4523-1的自校准电路在0.01 µV/°C（最大值）温度下具有低失调电压漂移以及随时间而变化的零点漂移。此外，ADA4523-1利用片内滤波实现较高的抗电磁干扰(EMI)能力。

宽电源范围与低噪声、低失调、168 dB电源抑制比(PSRR)和160 dB共模抑制比(CMRR)相结合，使ADA4523-1非常适合高动态范围测试、测量和仪器仪表系统。

应用

高分辨率数据采集
基准电压源缓冲
测试与测量
电子秤
热电偶放大器
应变计
低端电流检测

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADA4523-1BCPZ	8-Lead LFCSP (3mm x 3mm x 0.75mm)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
ADA4523-1BCPZ-RL7	8-Lead LFCSP (3mm x 3mm x 0.75mm)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
ADA4523-1BRMZ	8-Lead MSOP	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
ADA4523-1BRMZ-RL7	8-Lead MSOP	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
ADA4523-1BRZ	8-Lead SOIC	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
ADA4523-1BRZ-RL7	8-Lead SOIC	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys

根据型号筛选

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

ADA4523-1BRMZ

量产

ADA4523-1BRMZ-RL7

量产

pdf

PCN24_0003_Form

xls

Material_Report

pdf

Qualification Results Summary

xlsm

Delta Qualification Matrix

11月 11, 2021

- 21_0060

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

ADA4523-1BRZ

量产

ADA4523-1BRZ-RL7

量产

pdf

PCN21_0060_Form

xls

Material_Report

xlsm

Delta Qualification Matrix

根据型号筛选

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

ADA4523-1BRMZ

量产

ADA4523-1BRMZ-RL7

量产

pdf

PCN24_0003_Form

xls

Material_Report

pdf

Qualification Results Summary

xlsm

Delta Qualification Matrix

11月 11, 2021

- 21_0060

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

ADA4523-1BRZ

量产

ADA4523-1BRZ-RL7

量产

pdf

PCN21_0060_Form

xls

Material_Report

xlsm

Delta Qualification Matrix

评估套件 2

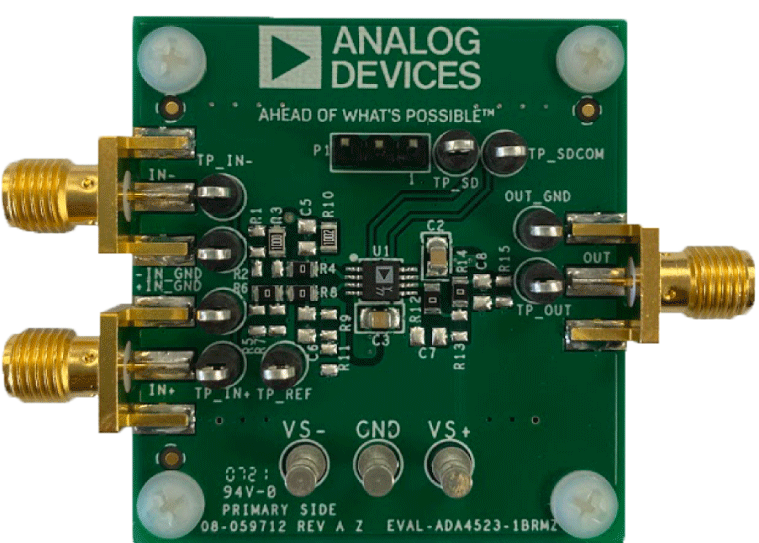

EVAL-ADA4523-1

Evaluating the ADA4523-1 36 V, Low Noise, Zero Drift, Operational Amplifier

AD-ACEVSECRDSET-SL

Type 2 EVSE 3.6 kW Charging Cable

工具及仿真模型 4

LTspice 1

LTspice ^® 是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成 LTspice 演示电路：

第 1 步：下载并在计算机上安装 LTspice 。

第 2 步：单击下面的链接，下载演示电路。

第 3 步：如果在单击以下链接之后 LTspice 未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动 LTspice 并从“文件”菜单中选择“打开”来打开演示电路。

Lt Spice

ADA4523-1 - Operational Amplifiers (Op Amps)

1.28 K

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

打开工具

模拟滤波器向导

使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。

打开工具

Signal Chain Designer - BETA

Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

打开工具
