特性
-
同步谐振频率
- 延长灯管寿命
- 保证可靠启辉
- 较高的电能-光能转换效率
- 宽输入电压范围(4.6V至28V)
- 输入电压前馈，实现出色的电源抑制
- 采用模拟接口实现精确的亮度控制
- 10:1亮度调节范围
- 可调节的高精度DPWM频率，带有同步功能
- 可调节的灯管电流上升和下降时间
- 次级电压限制，降低变压器压力
- 带有可调超时的灯管移除保护
- 带有可调超时的次级过流保护
- 低成本、24引脚QSOP封装

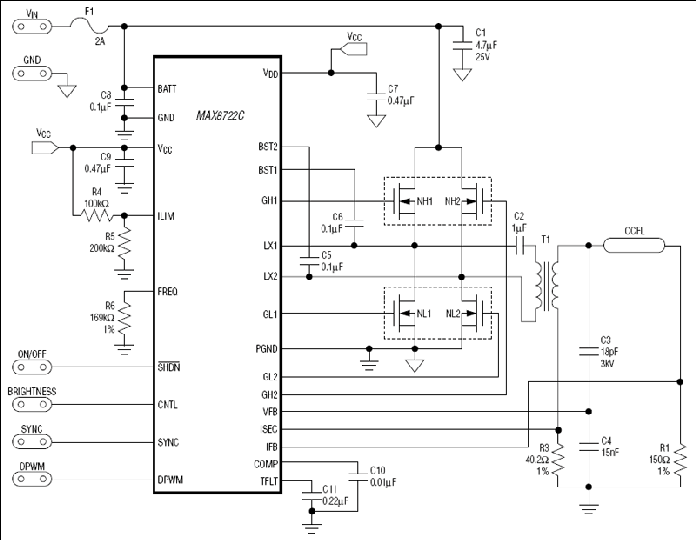

MAX8722C集成背光控制器采用全桥谐振逆变器架构，优化用于驱动冷阴极荧光灯(CCFL)。在整个输入范围内，谐振工作能够保证可靠启辉，并提供近似正弦的驱动波形，以提高CCFL寿命。控制器工作在宽输入电压范围(4.6V至28V)，具有较高的电能-光能转换效率。器件还具有安全特性，在发生灯管移除、短路等单点故障情况时能够提供有效保护。
MAX8722C采用数字脉冲宽度调制(DPWM)方式打开/关闭灯管电流，可以获得10:1的亮度调节范围。DPWM频率可由电阻精确调节或同步至外部信号，亮度由CNTL引脚上的模拟电压进行控制。器件直接驱动全桥逆变器的4个外部n沟道功率MOSFET。内部5.4V线性稳压器为MOSFET驱动器、DPWM振荡器和大部分内部电路供电。MAX8722C采用低成本、24引脚QSOP封装，工作在-40°C至+85°C温度范围。
应用
- LCD监视器
- LCD TV
- 笔记本电脑显示器
