特性
- 集成旁路PFET
- 600mA负载时150mV压差(与外部电感无关)
- 0.4V至V BATT 动态可调输出
- 1.25V至2.5V外部固定输出电压，具有数字控制高功率旁路模式(MAX8504)
- 1MHz固定频率PWM开关
- 保证600mA输出电流
- 10%至100%占空比工作
-
低静态电流
- 正常工作模式280µA (典型值)
- PWM模式3.3mA (典型值)
- 关断模式0.1µA (典型值)
- 12引脚薄型QFN (4mm x 4mm，最高0.8mm)
MAX8500-MAX8504 PWM DC-DC buck转换器经过集成的旁路FET (0.25Ω典型值)优化，为N-CDMA和W-CDMA蜂窝电话中的功率放大器(PA)提供电源。这款器件具有一个低导通电阻的FET用于旁路外部电感，600mA负载时压差仅为150mV，而不用考虑电感串联电阻的大小。 转换器电源电压范围为2.6V至5.5V，保证600mA的输出电流。1MHz PWM开关频率允许选用小尺寸的外部元件。
MAX8500-MAX8503通过动态控制，提供0.4V至V BATT 的可变输出电压。LDO调节点稍低于PWM转换器，以平滑地转入和转出低压差状态，而不管电感电阻的大小。通过外部电阻设定，MAX8504可产生1.25V至2.5V的固定输出电压。MAX8504具有高功率旁路模式，可使输出和电池直接连接。在整个输出电压和负载电流变化范围内，这些器件的输出建立时间小于30µs。

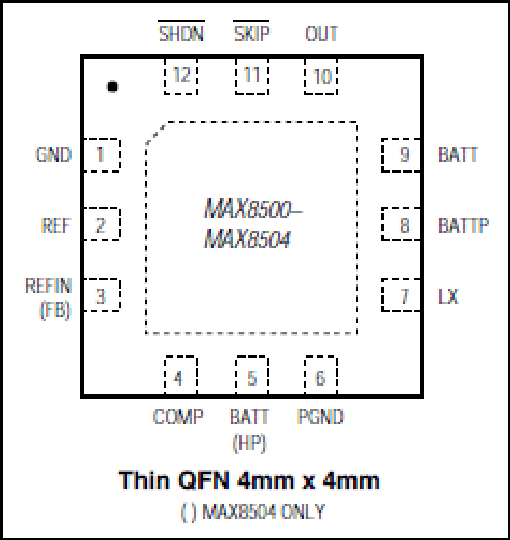

MAX8500-MAX8504采用12引脚、4mm x 4mm薄型QFN封装(最高0.8mm)。
应用
- NCDMA/WCDMA蜂窝电话
- 无线PDA与调制解调器
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 2 |
||||
|
|
W-CDMA/N-CDMA蜂窝电话HBT PA管理IC |
|||
|
|
W-CDMA/N-CDMA蜂窝电话HBT PA管理IC |
|||
|
量产 |
低输出电压、800mA、PWM降压型DC-DC转换器 |
|||
|
量产 |
低输出电压、800mA、PWM降压型DC-DC转换器 |
|||
|
过期 |
用于WCDMA蜂窝电话的600mA buck稳压器 |
|||
|
量产 |
用于WCDMA蜂窝电话的600mA buck稳压器 |
|||
|
量产 |
低电压、400mA、降压型DC-DC转换器，SOT23封装 |
|||
|
量产 |
低电压、400mA、降压型DC-DC转换器，SOT23封装 |
|||
