特性
- 输入电压范围：1.7V至5.5V
- 工厂可选输出电压为0.6V至3.7875V，步长为12.5mV
- 37µV RMS 输出噪声，10Hz至100kHz
- 工作电源电流：1.95mA（最大值）
- 70dB PSRR（10kHz）
- 600mA（最大值）输出电流(OUT1)
- 300mA（最大值）输出电流(OUT2/3)
- 直流精度为±1.25%（在整个负载、线路和温度范围内）
- I MAX1/2/3 负载(3.3V IN )时155mV（最大值）压降
- 关断电源电流：< 1µA
- 过流和过温保护
- 输出到输入反向电流保护
- 单独的低电平有效RESET输出
- 3mm x 3mm 16引脚TQFN封装
- -40°C至125°C 1级汽车应用温度范围

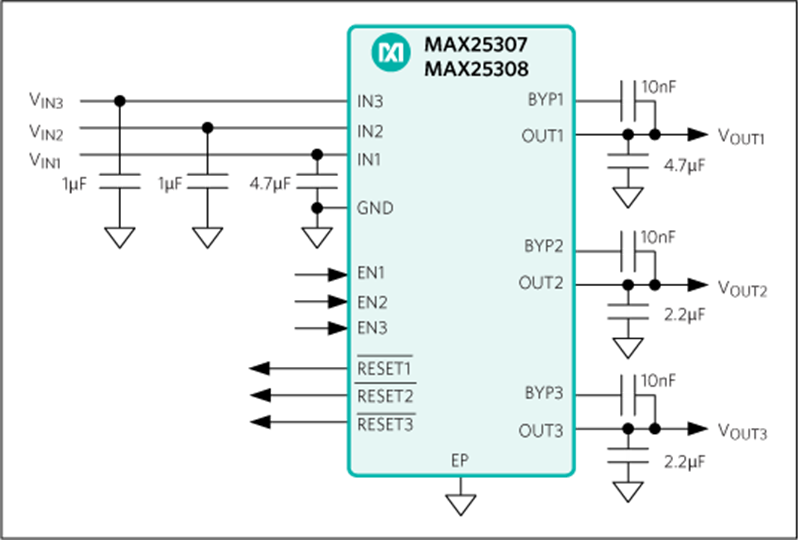

MAX25307/MAX25308均属于双路/三路输出线性稳压器系列，在通道1上提供高达600mA的电流，在通道2和3上提供高达300mA的电流，在10Hz至100kHz范围内，输出噪声仅为37μV RMS 。这些稳压器在宽输入电压范围内保持±1.25%的输出精度，满载时仅需要155mV（最大值）的输入至输出裕量。1.95mA最大无负载电源电流不会受压差影响。每路输出均可在工厂以12.5mV步进，在0.6V至3.7875V范围内编程设置。除了输入、输出和旁路电容外，无需外部元件。每个输出都有一个独立的使能输入和低电平有效RESET输出。
应用
- 先进驾驶辅助系统(ADAS)
- 信息娱乐系统
- 负载点
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX25308AATEA/V+ |
16-LFCSP-3X3X0.75
|
|
|
| MAX25308AATEA/V+T |
16-LFCSP-3X3X0.75
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
4月 27, 2024
- 2400
ASSEMBLY
MAX25308AATEA/V+
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
4月 27, 2024
- 2400
ASSEMBLY
评估套件 1
MAX25308EVKIT
MAX25308评估套件
