特性
- 模拟输入电压范围：±10V、±5V、0至10V
- 16位宽并行接口
- +4.75V至+5.25V单电源模拟供电
- 与+2.7V至+5.25V的数字逻辑接口
- ±2 LSB INL (最大值)
- ±1 LSB DNL (最大值)
-
低电源电流(MAX1189)
- 5.3mA (外部基准)
- 6.2mA (内部基准)
- 5µA AutoShutdown模式
-
小型封装
- 28引脚TSSOP封装

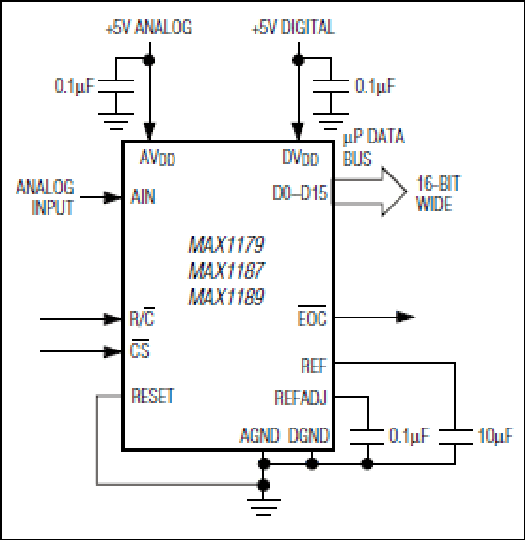

MAX1179/MAX1187/MAX1189是一款16位、低功耗、逐次逼近型模数转换器(ADC)，具有自动关断功能、工厂调理的内部时钟以及16位宽并行接口。该器件工作在+4.75V至+5.25V单电源模拟电源，具有独立的数字电源输入，允许芯片直接和+2.7V至+5.25V的数字逻辑相连。
MAX1179的双极性模拟输入电压范围为±5V；MAX1187模拟输入电压范围为0至+10V；MAX1189的双极性模拟输入电压范围为±10V。在135ksps的采样速率下，所有器件在使用外部基准时功耗仅23mW；使用内部+4.096V基准时功耗为29mW。AutoShutdown™能在10ksps下将电源电流减小至0.4mA。MAX1179/MAX1187/MAX1189是高性能、电池供电数据采集系统的理想选择。极佳的AC特性(THD = -100dB)和DC精度(±2 LSB INL)使MAX1179/MAX1187/MAX1189成为工业过程控制、仪器仪表以及医疗设备的理想选择。
MAX1179/MAX1187/MAX1189采用28引脚TSSOP封装，工作温度范围为：-40°C至+85°C扩展级和0°C至+70°C商用级。
应用
- 数据采集系统
- I/O模块
- 工业过程控制
- 精密仪表
- 温度检测与监视
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 4 |
||||
|
|
14位、135ksps、单电源ADC，双极性模拟输入范围 |
|||
|
|
14位、135ksps、单电源ADC，双极性模拟输入范围 |
|||
|
|
14位、135ksps、单电源ADC，双极性模拟输入范围 |
|||
|
|
16位、135ksps、单电源ADC，提供双极性模拟输入范围 |
|||
|
单通道模数转换器 2 |
||||
|
量产 |
16位、135ksps、单电源ADC，提供0至10V输入范围 |
|||
|
量产 |
低功耗、16位模数变换器，并行接口 |
|||
评估套件 1
MAX1179EVKIT
MAX1156、MAX1157、MAX1158、MAX1159、MAX1174、MAX1175、MAX1177、MAX1179、MAX1187和MAX1189评估板
