MAX9787数据手册和产品信息

发布时间: 2024-11-11 09:19:05
来源: analog.com

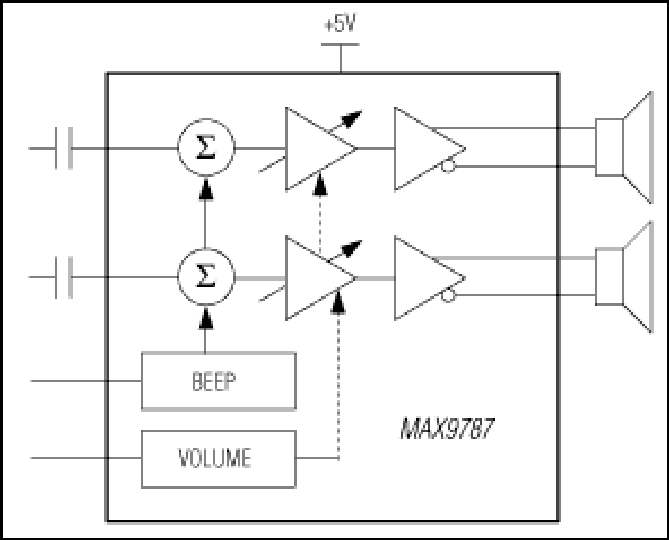

MAX9787:典型工作电路
.
特性
  • AB类、2.2W、立体声BTL扬声器放大器
  • 模拟音量控制
  • 带干扰滤波器的BEEP输入
  • 5V单电源工作
  • 高达90dB的PSRR
  • 低功耗关断模式
  • 业界领先的杂音抑制功能
  • 1kHz时,THD+N低至0.01%
  • 短路和热保护
  • 可选增益设置
  • 节省空间的28引脚TQFN (5mm x 5mm x 0.8mm)
.

MAX9787在单个器件内整合了立体声2.2W音频功率放大器以及模拟音量控制功能。高达90dB的PSRR和低至0.01%的THD+N能够保证干净、低失真的音频信号放大。

可通过一个电位器、一个经过RC滤波的PWM信号或一个DAC输出来驱动模拟音量控制。BEEP输入允许控制器向音频通道加入报警信号。

业界领先的杂音抑制功能消除了上电和关断期间会听到的瞬变声音。其它特性包括单电源、关断模式、逻辑选择增益、热过载和输出短路保护等。

MAX9787采用节省空间的、高热效、28引脚薄型QFN (5mm x 5mm x 0.8mm)封装,额定工作在-40°C至+85°C扩展级温度范围。

应用

  • 平板电视
  • LCD投影仪
  • 多媒体监视器
  • 笔记本PC
  • PC显示器
  • 便携式DVD播放器
  • 平板PC
.
