特性
- 采用5引脚SOT封装
- 扩展温度范围内±2.5％电阻精确度
- -3.6V至+3.6V输入电压范围
- 50µA电源电流(最大)
- 单电源工作，允许双极输入范围
-
端接可变换
- 75Ω或100Ω (MAX3406)
- 75Ω或120Ω (MAX3407)
- 100Ω或120Ω (MAX3408)

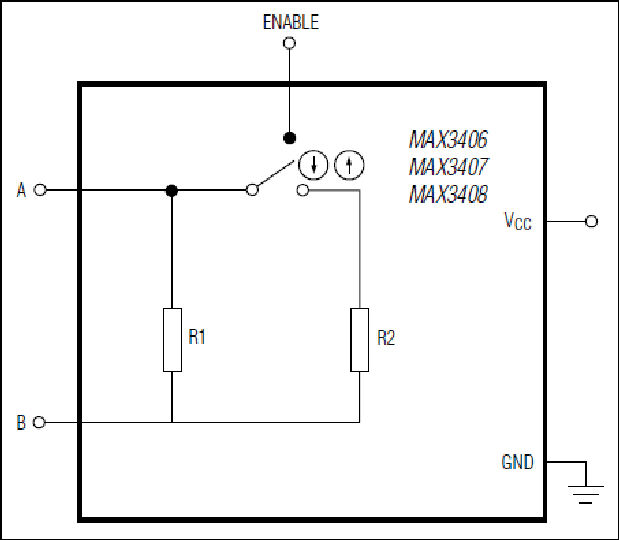

MAX3406/MAX3407/MAX3408为多用途线路端接网络，专为改变线路的端接值而设计；根据数控线的状态，允许连接到同轴电缆或是双绞线。这些器件的终端电阻可在75Ω、100Ω和120Ω间转换。MAX3406终端电阻可在75Ω和100Ω间转换；MAX3407终端电阻可在75Ω和120Ω间转换；MAX3408终端电阻可在100Ω和120Ω间转换。工作温度范围为-40°C至+85°C，信号电平为±3.6V时，终端电阻值误差保证在±2.5%内。
MAX3406/MAX3407/MAX3408消耗电源电流仅为50µA，完全按规定运行在+4.5V至+5.5V电源范围内。这些器件采用微型5引脚SOT23封装。所有规范均保证在扩展的-40°C至+85°C温度范围内。
应用
- 计算机：台式机、工作站和服务器
