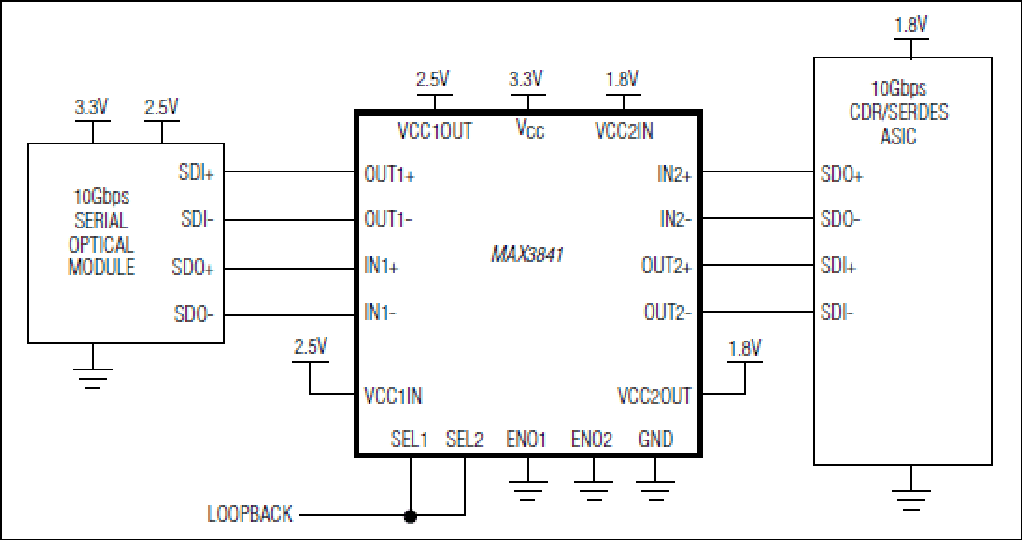

MAX3841:典型应用电路
.
特性
  • 高达12.5Gbps的工作速率
  • 确定性抖动小于10ps P-P
  • 随机抖动小于0.7ps RMS
  • 1.8V、2.5V和3.3V直流耦合CML I/O
  • 独立的输出关断控制
  • 4mm x 4mm薄型QFN封装
  • -40°C至+85°C工作温度范围
  • +3.3V内核供电
  • 215mW功耗(不包括端接电流)
.

MAX3841是一款低功耗、12.5Gbps 2 x 2的交叉点开关IC,适用于高速串行数据环回、冗余以及切换的应用。MAX3841电流型逻辑(CML)输入与输出具有隔离的V CC 连接,允许与1.8V、2.5V或3.3V CML IC直接耦合。全差分信号通道与Maxim第二代硅锗技术提供了最佳的信号完整性、最低的抖动、串扰与信号偏差。MAX3841是串行OC-192与10GbE光模块、线卡、开关结构及类似应用的理想选择。

MAX3841差分输入灵敏度最小值为150mV P-P ,差分输出摆幅标称值为500mV P-P 。不使用的输出可以被单独关断以节省功率。除了作为2 x 2开关,MAX3841还可以被配置为2:1多路复用器、1:2缓冲器或双路1:1缓冲器。MAX3841采用4mm x 4mm的24引脚薄型QFN封装,两路输出均在有效工作状态时功耗仅215mW。

应用

  • 时钟扇出
  • OC-192、10GbE光模块
  • OC-192、10GbE交换机/线卡
  • 系统冗余/自检测
. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX3841ETG+ 24-LFCSP-4X4X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX3841ETG+T 24-LFCSP-4X4X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.
部分模型 产品周期 描述

时钟产生与分配 2

不推荐用于新设计

+3.3V、2.7Gbps双路2 x 2交叉点开关

不推荐用于新设计

2.7Gbps双路复用器/缓冲器,带有环回

.

评估套件 1

MAX3841EVKIT

MAX3841评估板

.
