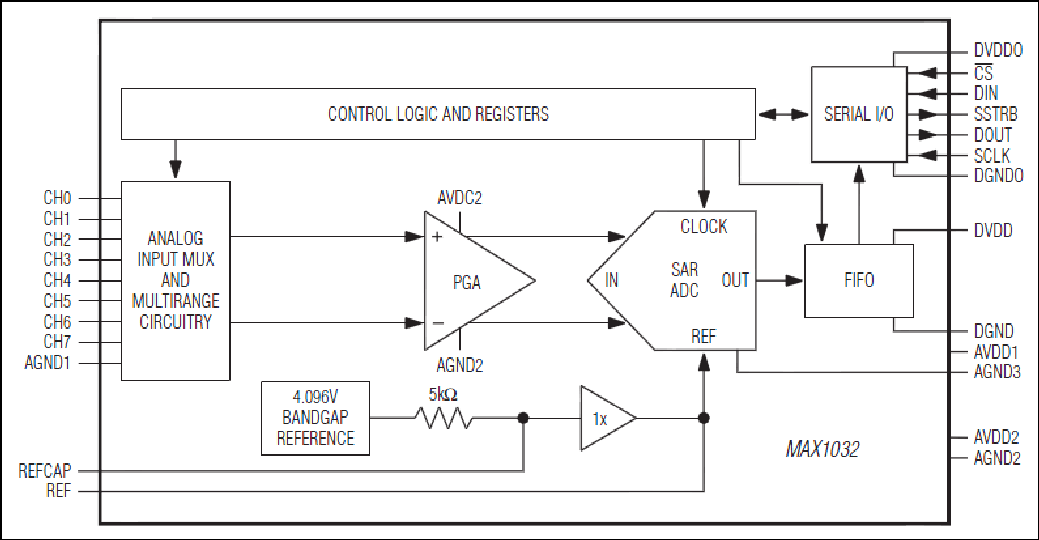

MAX1032、MAX1033:原理框图
.
特性
  • 每个通道的输入范围可通过软件编程设置
  • 单端输入范围:
    • 0至(3 × V REF )/2、(-3 × V REF )/2至0、0至3 × V REF 、-3 × V REF 至0、(±3 × V REF )/4、(±3 × V REF )/2、±3 × V REF )
  • 差分输入范围
    • (±3 × V REF )/2、3 × V REF 、±6 × V REF
  • 8路单端或4路差分模拟输入(MAX1032)
  • 4路单端或2路差分模拟输入(MAX1033)
  • ±16.5V过压容限输入
  • 内部或外部基准
  • 115ksps最高采样速率
  • +5V单电源供电
  • 20/24引脚TSSOP封装
.

MAX1032/MAX1033是多量程、低功耗、14位逐次逼近型模数转换器(ADC),采用+5V单电源供电,转换速率高达115ksps。独立的数字电源允许通过SPI™/QSPI™/MICROWIRE™兼容的串行接口与2.7V至5.25V系统连接。局部关断模式可将电源电流降至1.3mA (典型值)。完全关断模式则可将电源电流降至1µA (典型值)。

MAX1032提供8路(单端)或4路(真差分)模拟输入通道。MAX1033则具有4路(单端)或2路(真差分)模拟输入通道。每个模拟输入通道都可通过软件独立编程设置为7种单端输入范围(0至(3 × V REF )/2、(-3 × V REF )/2至0、0至3 × V REF 、-3 × V REF 至0、(±3 × V REF )/4、(±3 × V REF )/2、±3 × V REF )和3种差分输入范围((±3 × V REF )/2、3 × V REF 、±6 × V REF )。

片上+4.096V基准可实现小巧、便利的ADC解决方案。MAX1032/MAX1033还可接受3.800V和4.136V之间的外部基准。

MAX1032提供24引脚TSSOP封装,MAX1033提供20引脚TSSOP封装。每款器件都工作在-40°C至+85°C温度范围内。

应用

  • 航空电子
  • 数据采集系统
  • 工业控制系统
  • 机器人技术
. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1032BEUG+ Thin Shrink Small-Outline Package external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX1032BEUG+T Thin Shrink Small-Outline Package external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.
部分模型 产品周期 描述

单通道模数转换器 1

量产

14位、+5V、200ksps ADC,具有10µA关断模式

多路复用模数转换器 8

量产

8/4通道、±V REF 多量程输入、串行14位ADC

量产

8/4通道、±V REF 多量程输入、串行14位ADC

量产

8通道和4通道、±3V x V REF 多量程输入、串行16位ADC

量产

8通道和4通道、±3V x V REF 多量程输入、串行16位ADC

量产

8通道、±V REF 多量程输入、串行16位ADC

量产

8/4通道、±V REF 多量程输入、串行16位ADC

量产

多通道、14位、200ksps模数转换器

量产

多通道、真差分、串行、14位ADC
