特性
- 16个或12个完全独立的T1成帧器，集中在一个小型的27mm x 27mm，1.27mm间距的BGA封装中
- 每个多芯片模块(MCM)包含四个(FF)或三个(FT) DS21Q42晶片
- 每个四成帧器可接入一路8.192MHz背板数据流
- IEEE 1149.1 JTAG边界扫描结构
- DS21FF42和DS21FT42分别与DS21FF44和DS21FT44管脚兼容，同一版图可支持T1和E1应用
- 300引脚MCM，1.27mm间距BGA封装(27mm x 27mm)
- 低功耗3.3V CMOS，容许5V输入和输出

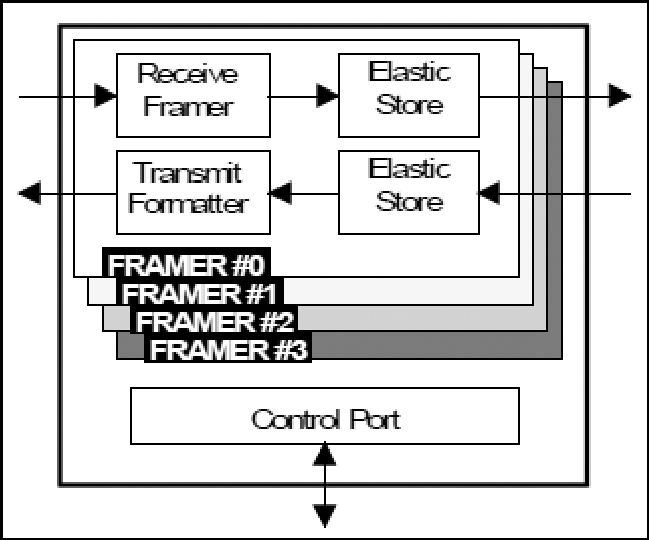

4 x 4和4 x 3多芯片模块(MCM)提供了一种高密度封装形式的DS21Q42增强型四组T1成帧器。这些器件在同一MCM模组中封装了三个(DS21FT42)或四个(DS21FF42)硅晶片，电气连接如完整数据资料中的图1-1所示。
MCM版产品具有DS21Q42的所有功能。然而，为实现封装尺寸的最小化，一些信号被去掉或被组合。完整数据资料的表1-1中详细列出了这些区别。在4 x 3 (FT)模组中，四成帧器中的第四个并没有启用，所以所有进入或来自这第四个成帧器的信号是不存在的，应该看作没有连接(NC)。表2-1中列出了MCM中的所有信号，同时也列出了4 x 3模组中不存在的信号。
12通道和16通道模组的采用，使用户能够以最低的成本获得最大的成帧器密度。例如，在T3应用中，两个器件(一个DS21FF42和一个DS21FT42)就可提供28个成帧器，避免了采用8通道器件时多余的成帧器所带来的额外成本和功耗。
应用
- DSLAM
- 高密度线卡
- 复用器/解复用器
- 路由器/交换机
