特性
-
高ESD保护延长设备正常工作时间
- ±35kV JEDEC JS-001-2012人体模式(HBM)
- ±20kV IEC 61000-4-2气隙放电
- ±12kV IEC 61000-4-2接触放电
-
高度集成提高可靠性
- 170mV接收器滞回(MAX14840)，具有较高的接收器噪声容限
- 真失效保护接收器输入(MAX14841E)，保证接收器在输入短路或开路时输出逻辑高电平
- 热保护功能，在结温达到160°C时自关断
- 工业级高温-40°C至+125°C工作温度范围/-40°C至+150°C结温范围
- 热插拔功能，避免上电或热插入期间的错误跳变
-
低电流降低电源要求
- 10µA (最大值)关断电流
- 1.5mA (典型值)工作电流
- 3.3V电源电压
- 采用行业标准的8引脚SO封装或节省空间的8引脚TDFN-EP (3mm x 3mm)封装

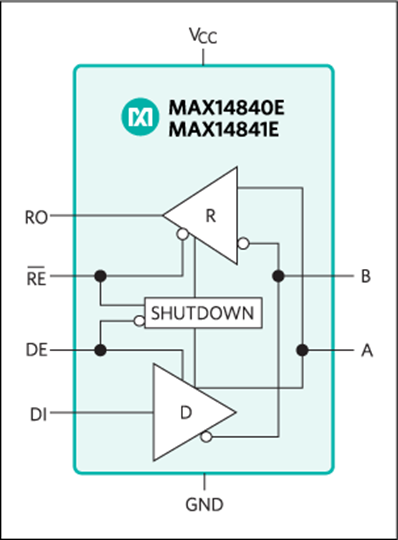

MAX14840E/MAX14841E是带有ESD保护的+3.3V收发器，用于RS-485半双工通信，速率可达40Mbps。该系列收发器优化用于长距离电缆的高速数据传输，提供宽松的噪声容限。
MAX14840E具有对称失效保护和较大的接收器滞回，在高速和长线传输应用中可有效提高噪声抑制，改善信号恢复。MAX14841E接收器输入具有真正的失效保护，当输入短路或开路时保证接收器输出逻辑高电平。
MAX14840E/MAX14841E采用8引脚SO封装和小尺寸8引脚(3mm x 3mm) TDFN-EP封装，两款器件均工作在-40°C至+125°C汽车级温度范围。
应用
- 背板总线
- 现场总线网络
- HVAC网络
- 工业控制系统
- 运动控制器
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX14841EASA+ |
Small-Outline IC, Narrow (0.15in)
|
|
|
| MAX14841EASA+T |
Small-Outline IC, Narrow (0.15in)
|
|
|
| MAX14841EATA+ |
Thin Dual Flatpack No Leads, Exposed Pad
|
|
|
| MAX14841EATA+T |
Thin Dual Flatpack No Leads, Exposed Pad
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
5月 22, 2018
- 1702N
ASSEMBLY
MAX14841EASA+
量产
MAX14841EASA+T
量产
4月 27, 2024
- 2400
ASSEMBLY
MAX14841EATA+
量产
MAX14841EATA+T
量产
6月 20, 2016
- 1612
ASSEMBLY
MAX14841EATA+
量产
MAX14841EATA+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
5月 22, 2018
- 1702N
ASSEMBLY
4月 27, 2024
- 2400
ASSEMBLY
6月 20, 2016
- 1612
ASSEMBLY
评估套件 2
MAXPMBAE
Maxim模拟外设模块集锦
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX14840PMB1
MAX14840PMB1外设模块
