特性
- 低成本单/双/四路高边电流检测放大器
- ±0.5%典型满幅精度
- +3V至+28V电源工作
- 利用外部检测电阻可调节电流检测能力
- 缓冲输出电压，驱动电流高达2mA
- 1mA (典型值)工作电流
- 2.0MHz带宽(增益 = +20V/V)
- 汽车级工作温度范围(-40°C至+125°C)
- 高精度+2V至+28V共模范围，低至0V可工作，独立于供电电压
-
提供三种增益型号
- +20V/V (MAX437_T)
- +50V/V (MAX437_F)
- +100V/V (MAX437_H)

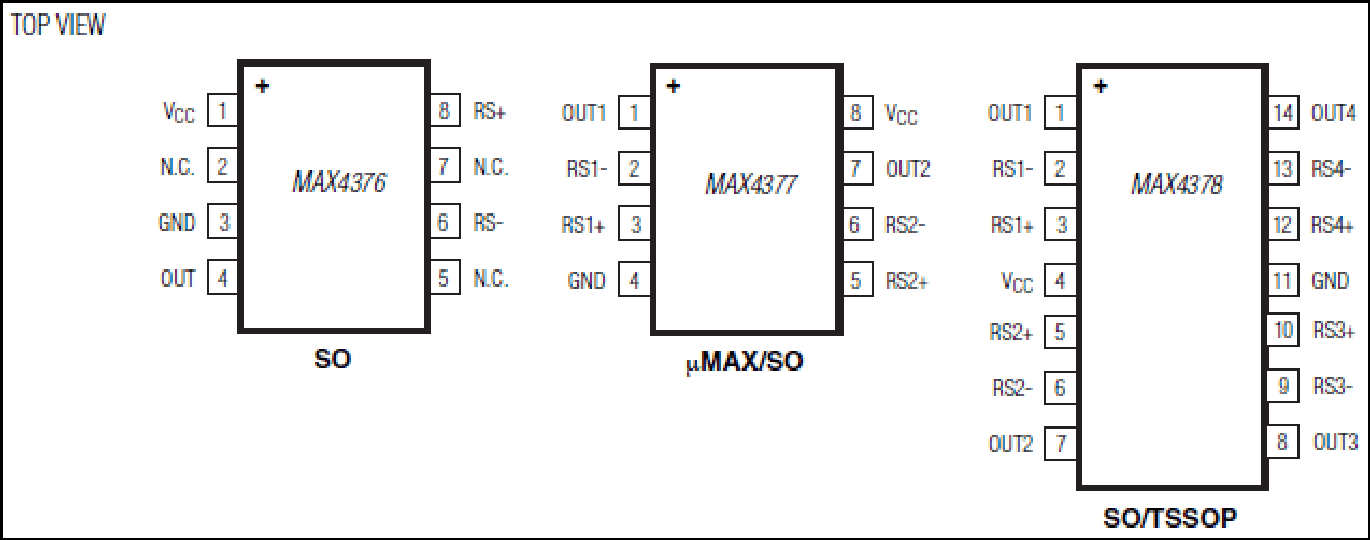

- 采用节省空间的5引脚SOT23封装(单路)、8引脚µMAX封装(双路)和14引脚TSSOP封装(四路)
- AEC-Q100认证。/V器件清单请参考定购信息。
MAX4376/MAX4377/MAX4378为单、双和四路精密高边电流检测放大器，采用节省空间的封装。器件具有缓冲电压输出，无需增益设置电阻，是当今笔记本电脑、蜂窝电话及其他电流监测至关重要的系统的理想选择。这些精密器件分为三种固定增益的版本：20、50和100：
| 增益 | 后缀 |
| 20 | T |
| 50 | F |
| 100 | H |
例如，MAX4376TAUK为单路高边电流放大器，增益为20。
高边电流监测不会干扰电池充电器的接地通路，所以对于电池供电的系统特别有用。输入共模范围为0至+28V，独立于供电电压，确保即使连接到深度放电的电池组，电流检测反馈也保持可用。
可通过选择适当的电压增益和外部检测电阻，设置满幅电流读数。这种能力提供了高集成度和灵活性，形成简单且紧凑的电流检测方案。
MAX4376/MAX4377/MAX4378工作在+3V至+28V供电电压范围，耗流为1mA每放大器，工作在-40°C至+125°C汽车级温度范围。这些器件具有2MHz的宽带宽，使其非常适合用于电池充电控制环路。缓冲输出可为以地为基准的负载提供高达2mA输出电流。
MAX4376采用微小、5引脚SOT23封装，MAX4377/MAX4378分别采用节省空间的8引脚µMAX®和14引脚TSSOP封装。
应用
- 汽车
- 汽车电流检测
- 电池充电器
- 蜂窝电话
- 限流电源
- PC电量计
- 通用系统/板级电流监视
- 笔记本电脑
- PA偏置控制
- 便携式/电池供电系统
- 电源管理系统
- 智能电池组
