MAX6946数据手册和产品信息

发布时间: 2024-11-11 09:20:57
来源: analog.com

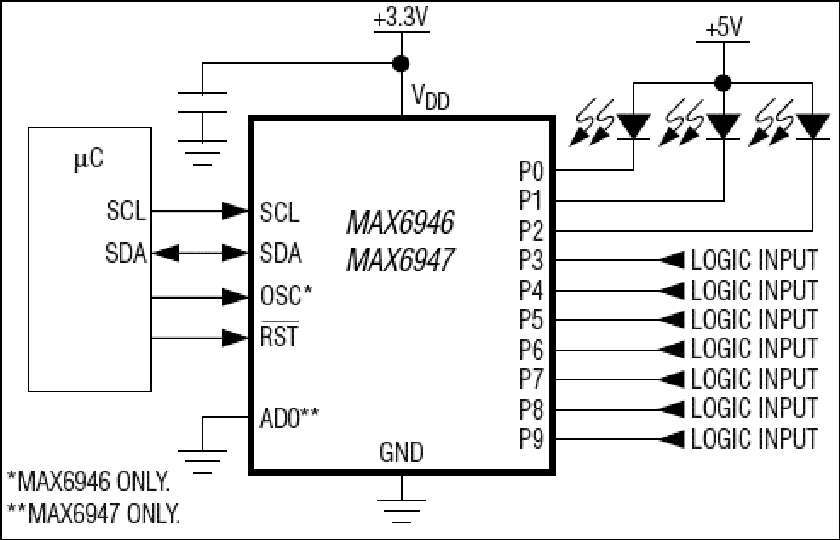

MAX6946、MAX6947:典型工作电路
.
特性
  • 工作电压2.25V至3.6V
  • 在上电时,I/O端口缺省为高阻(LED关闭)状态
  • I/O端口具备7V输入过压保护
  • I/O端口输出类型:额定电压为7V的漏极开路输出,10mA或20mA静态/PWM LED恒流驱动器,或漏极开路型逻辑输出
  • I/O端口支持热插入
  • 每个LED具备独立的8位PWM亮度控制
  • /RST输入清除串行接口并能退出关断(热启动)
  • MAX6946 OSC输入端允许外部PWM时钟输入
  • AD0输入端可为MAX6947选取两种从机地址
  • 从关断中唤醒时自动斜坡上升;进入关断模式时,在斜坡降低之前,保持时间高达4s
  • 关断电流:0.8µA (典型值)
  • 温度范围:-40°C至+125°C
  • 纤小的WLP封装(4 x 4网格)
.

MAX6946/MAX6947是I²C/SMBus™兼容的串行接口外设,可以为微处理器提供具有10个额定电压为7V的I/O端口。

每个端口都可配置为2.5mA至20mA的恒流LED驱动器(静态或PWM)、1.25mA至10mA的恒流LED驱动器(静态或PWM)、漏极开路逻辑输出或具有过压保护的施密特逻辑输入。

每通道的模拟和开关型LED亮度控制包括独立的8位PWM控制,独立的1位模拟电流控制(半/全量程),以及适用于所有LED输出的3位全局DAC电流控制。

MAX6946/MAX6947能顺序排列10个输出端口的PWM时序,增量为45°。这样PWM负载电流在八个时间段内扩展分布,有助于平滑电源电流,降低RMS电流。

欲了解有关具有SPI™/QSPI™或MICROWIRE™兼容接口的类似器件,请参考MAX6966/MAX6967的数据资料。

应用

  • 蜂窝电话
  • 键盘背光
  • LCD背光
  • LED状态指示器
  • 便携式设备
  • RGB LED驱动器
. .
