特性
- 无需滤波即可在100mm电缆传输中满足FCC辐射标准
- 与传统方案相比，独特的扩展频谱模式使辐射指标改善5dB
- 可选择外部SYNC输入
- 为立体声工作方式提供简单的主、从配置
- 效率达88%
- 为8Ω负载提供1.2W驱动
- 低至0.1%的THD+N
- 高PSRR (217Hz下72dB)
- 集成咔嗒声抑制电路
- 兼容1.8V逻辑电平
- 低静态电流(4mA)
- 低功耗关断模式(0.1µA)
- 短路与热过载保护
- 采用高效散热、节省空间的12焊球UCSP (1.5mm x 2mm x 0.6mm)封装

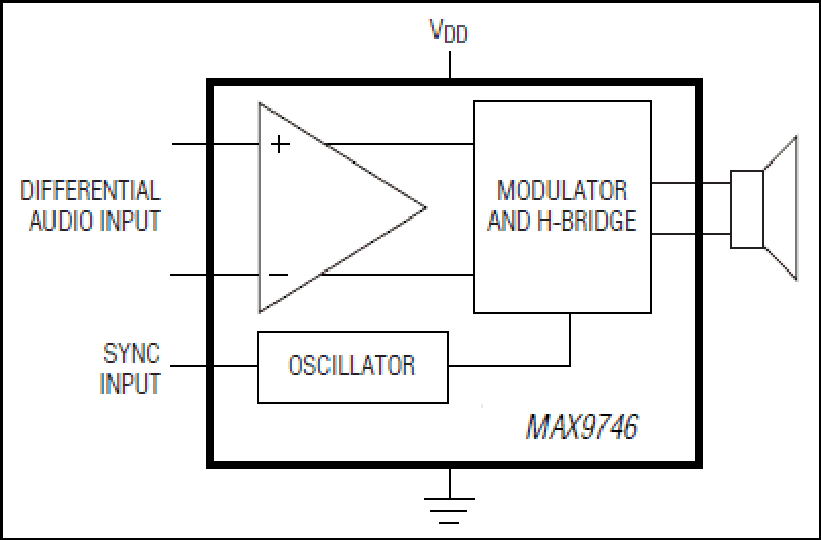

MAX9746单声道D类音频功率放大器能够以D类放大器的效率提供AB类放大器的性能，可有效节省电路板空间，延长电池寿命。MAX9746专为采用1.8V逻辑接口的系统而设计。MAX9746采用D类结构，能够以接近90%的效率为8Ω负载提供1.2W功率。低EMI调制方案省去了传统的D类放大器输出滤波器。
MAX9746提供两种调制方案：固定频率调制(FFM)模式和扩展频谱调制(SSM)模式，可有效降低EMI。另外，MAX9746的振荡器可以通过SYNC输入与外部时钟同步，允许用户自定义开关频率。SYNC输入还允许多个MAX9746级联，同步工作，以减小时钟互调引起的干扰。该器件采用全差分结构、全桥输出以及完备的咔嗒声抑制电路。增益由内部设定，进一步减少了外部元件数量。
MAX9746具有72dB PSRR，低至0.01%的THD+N以及高于90dB的SNR。短路与热过载保护在故障条件下能够使器件免于损坏。MAX9746采用12焊球UCSP™ (1.5mm x 2mm x 0.6mm)封装。工作于-40°C至+85°C的扩展级温度范围。
应用
- 蜂窝电话
- MP3播放器
- PDA
- 便携式音频
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 1 |
||||
|
|
500mW、低EMI、无需滤波、D类音频放大器 |
|||
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
