特性
  • 隔离型 USB 收发器:7500V RMS (持续 1 分钟)
  • 正待 UL-CSA 标准认可
  • 增强型绝缘
  • 可兼容 USB 2.0 全速和低速规格
  • 总线速度的自动配置
  • 4.4V 至 36V V BUS 和 V BUS2 工作范围
  • 3.3V LDO 输出电源信号基准 V LO 和 V LO2
  • 可承受高共模瞬变:50kV/μs
  • ±20kV HBM ESD:在 USB 接口引脚上
  • 1414V PEAK 最大连续工作电压
  • 17.4mm 爬电距离
  • 22mm x 6.25mm 表面贴装型 B GA 封装

.

LTM ® 2894 是一款完整的电流隔离型 μModule ® 微型模块) 收发器,可兼容 USB 2.0 规格。

LTM2894 非常适合在主机、集线器、总线分离器或外设应用中提供隔离。其可兼容 USB 2.0 全速 (12Mbps) 和低速 (1.5Mbps) 操作规范。自动速度选择功能电路负责配置上游端口上的集成型上拉电阻器以与下游器件上的检测速度相匹配。

隔离器μModule 技术采用耦合电感器以在上游和下游 USB 接口之间提供 7500V RMS 的隔离和 17.4mm 爬电。该器件非常适合那些需要隔离式接地回路或很大共模电压变化的系统。在共模瞬变 > 50kV/μs 的情况下,可以保证不间断的通信。

增强的 ESD 防护能力使得该器件能够在至局部电源的 USB 收发器接口引脚上承受高达±20kV HBM (人体模型) 和通过至电源的隔离势垒承受 ±20kV ,而不会发生闭锁或受损现象。



Applications

  • 隔离型 USB 接口
  • 主机、集线器或设备隔离
  • 工业 / 医疗数据采集
. . .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM2894CY#PBF 24-Lead BGA (22mm x 6.25mm x 2.06mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM2894HY#PBF 24-Lead BGA (22mm x 6.25mm x 2.06mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM2894IY#PBF 24-Lead BGA (22mm x 6.25mm x 2.06mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM2894CY#PBF

量产

LTM2894HY#PBF

量产

LTM2894IY#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM2894CY#PBF

量产

LTM2894HY#PBF

量产

LTM2894IY#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

.
部分模型 产品周期 描述

低压热插拔控制器 1

推荐新设计使用

1.2A 过压/过流保护器

.

评估套件 1

reference details image

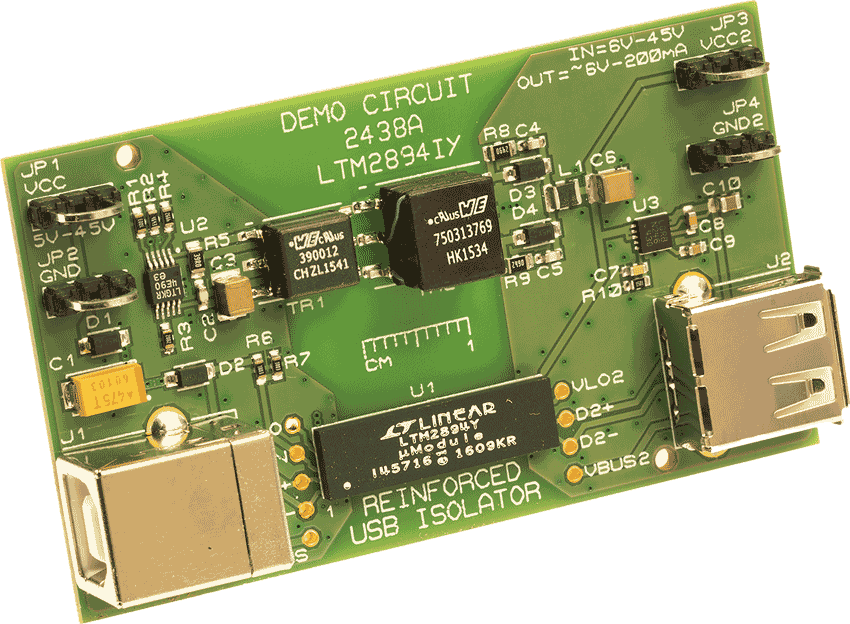

DC2438A

LTM2894 Demo Board | USB µModule Isolator
