特性
- 理想用于摄像系统
-
支持低成本50Ω同轴(100Ω STP)电缆
- 视频/控制数据检错
- 高抗扰性模式，支持可靠的控制通道EMC容限
- 检测到错误时重发控制数据
- 同类中最佳供电电流：93mA (最大)
- 预加重/去加重，全速模式下电缆可长达15m
- 32引脚(5mm x 5mm)、TQFN封装，引脚间距为0.5mm
-
高速串行转换数据，支持百万像素摄像头
- 串行码率高达1.74Gbps
- 12.5MHz至87MHz × 12位 + H/V数据
- 36.66MHz至116MHz × 12位 + H/V数据(通过内部编码)
-
多种模式，提高系统灵活性
- 9.6kbps至1Mbps控制通道，UART、I²C (时钟展宽)或UART至I²C模式
- 交叉点开关支持任意输入位映射
- 支持编码VSYNC和HSYNC的模式
-
降低EMI屏蔽要求
- 可编程输出扩频
- 跟踪并行输入上的扩频
- 1.7V至3.6V I/O电源
-
用于摄像头上电和验证的外设功能
- 线路故障功能检测对地电路/电池短路以及开路
- 内置PRBS发生器，用于BER测试
- 专用GPO，用于摄像头帧同步触发和其他用途
- 远端/本地休眠模式唤醒
-
满足AEC-Q100汽车规范
- -40°C至+115°C工作温度范围
- ±8kV接触放电ESD保护和±15kV气隙放电保护，满足IEC 61000-4-2和ISO 10605标准的ESD保护要求

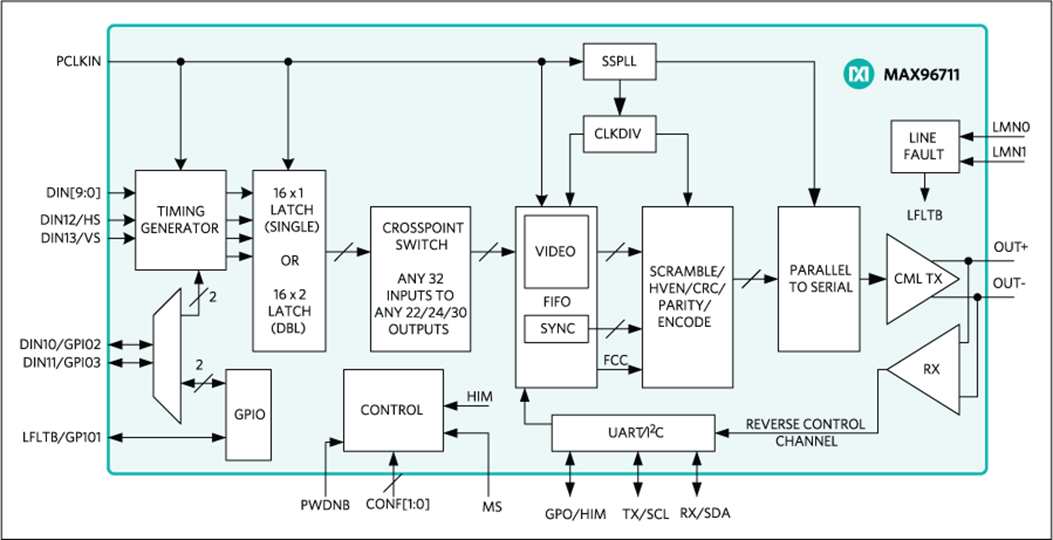

MAX96711为小尺寸解串器，具有特别适合于汽车摄像应用的特性。高带宽模式下，对于12位线性或组合HDR数据类型，并行时钟最大为116MHz。线路故障电路检测链路电缆上的开路/短路。
嵌入式控制通道在UART、I2C和混合UART/I2C模式下工作在9.6kbps至1Mbps，允许设置串行器、解串器和摄像寄存器，与视频定时无关。线路故障电路检测链路电缆上的开路/短路。
为驱动较长电缆，IC具有可编程预加重/去加重。串行输出提供可编程扩频。串行输出满足ISO 10605和IEC 61000-4-2 ESD标准。核心电源供电范围为1.7V至1.9V，I/O电源范围为1.7V至3.6V。
MAX96711采用32引脚(5mm × 5mm) TQFN封装，引脚间距为0.5mm，工作在-40°C至+115°C温度范围。
应用
- 汽车摄像应用
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX96711GTJ+ |
32-TQFN-5X5X0.75
|
|
|
| MAX96711GTJ+T |
32-TQFN-5X5X0.75
|
|
|
| MAX96711GTJ/V+ |
32-TQFN-5X5X0.75
|
|
|
| MAX96711GTJ/V+T |
32-TQFN-5X5X0.75
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
1月 17, 2018
- 1722C
ASSEMBLY
MAX96711GTJ+
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
1月 17, 2018
- 1722C
ASSEMBLY
评估套件 2
MAX96711COAXEVKIT
MAX96705和MAX96711评估板
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX96705COAXEVKIT
MAX96705和MAX96711评估板
工具及仿真模型 2
IBIS 模型
