特性
- 八个高压输入通道(最高36V)
- 可配置成IEC 61131-2输入类型1、2、3
- 7V至36V较宽的工作电压范围
- 可选择配置5V供电
- 可选择输入滤波和0ms至3ms去抖
- 可配置0.5mA至6mA输入限流
- 所有输入引脚具有较高的HBM ESD保护
- 集成8-1串行器，SPI接口
- 内部5V稳压器
- 过热指示
- 片上24V电源电压监测
- 极低的静态电流和功耗/散热
- 可产生并发送多位CRC校验码，用于检错，提高与外部微处理器之间的数据传输可靠性
- 现场总线侧的LED驱动器不消耗电能

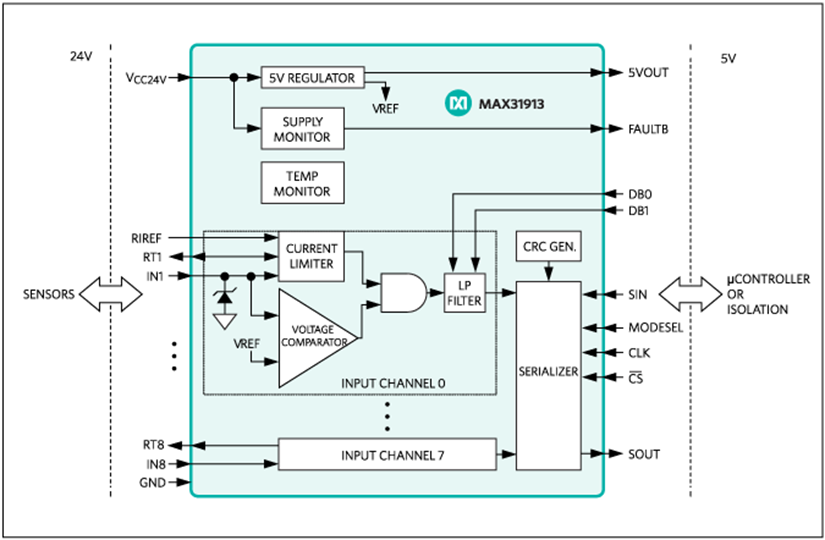

MAX31913是一款工业接口串行器，对传感器和24V数字开关输出进行电平转换、调理和串行化处理，产生微控制器能够接受的5V CMOS兼容信号，适用于工业、过程控制和楼宇自动化应用。器件提供可编程逻辑控制器(PLC)数字输入模块的前端接口电路，内部集成了限流、低通滤波和通道串行化处理电路。与传统的分立电阻分压方案相比，输入限流可有效降低现场电源总线的功耗。可选择的片上低通滤波器灵活地对传感器输出进行去抖和滤波。片上串行器极大地减少了用于隔离的光耦数量。串行器具有堆栈功能，可对任意数量的输入通道进行串行处理，并通过一个SPI兼容接口输出。在任意输入通道数量的条件下把所需要的光耦数量减小到3个。为了提高抗高频噪声和快速电气瞬变干扰能力，器件可生成多位CRC校验码，每8位数据通过SPI口发送一次校验码。片上5V稳压器可以为外部光耦、数字隔离器或其它外部5V电路供电。现场总线侧的LED驱动器回收利用八路输入的电流，提供输入状态视觉指示，不额外消耗任何电流或功耗。
对于超低功耗应用，为了达到最低热耗，Maxim将推出引脚兼容的MAX31912，MAX31912采用已申请专利的电路技术，利用输入限流进一步降低功耗。供货状况请与工厂联系。
应用
- PLC数字输入模块
- 工业、楼宇和过程自动化
- 电机控制
