特性
-
理想用于摄像系统
- 支持低成本50Ω 同轴(100Ω STP)电缆
- 视频/控制数据检错
- 高抗扰性模式，支持可靠的控制通道EMC容限
- 检测到错误时重发控制数据
- 同类中最佳供电电流：88mA (最大)
- 预加重/预减重，全速模式下电缆可长达15m
- 24引脚(4mm x 4mm)、TQFN封装，引脚间距为0.5mm
-
高速数据串行化，支持百万像素摄像头
- 串行码率高达1.74Gbps
- 12.5MHz至87MHz × 12位 + H/V数据
- 36.66MHz至116MHz × 12位 + H/V数据(通过内部编码)
-
多种模式，提高系统灵活性
- I 2 C模式下9.6kbps至1Mbps控制通道(带时钟展宽)
- 交叉点开关支持任意输入位映射
- 支持编码VSYNC和HSYNC的模式
-
降低EMI屏蔽要求
- 可编程输出扩频
- 跟踪并行输入上的扩频
- 1.7V至1.9V I/O电源
-
用于摄像头上电和验证的外设功能
- 内置PRBS发生器，用于BER测试
- 专用GPO，用于摄像头帧同步触发和其他用途
- 远端/本地休眠模式唤醒
-
满足AEC-Q100汽车规范
- -40°C至+115°C工作温度范围
- ±8kV接触放电保护和±15kV气隙放电保护，满足IEC 61000-4-2和ISO 10605标准的ESD保护要求

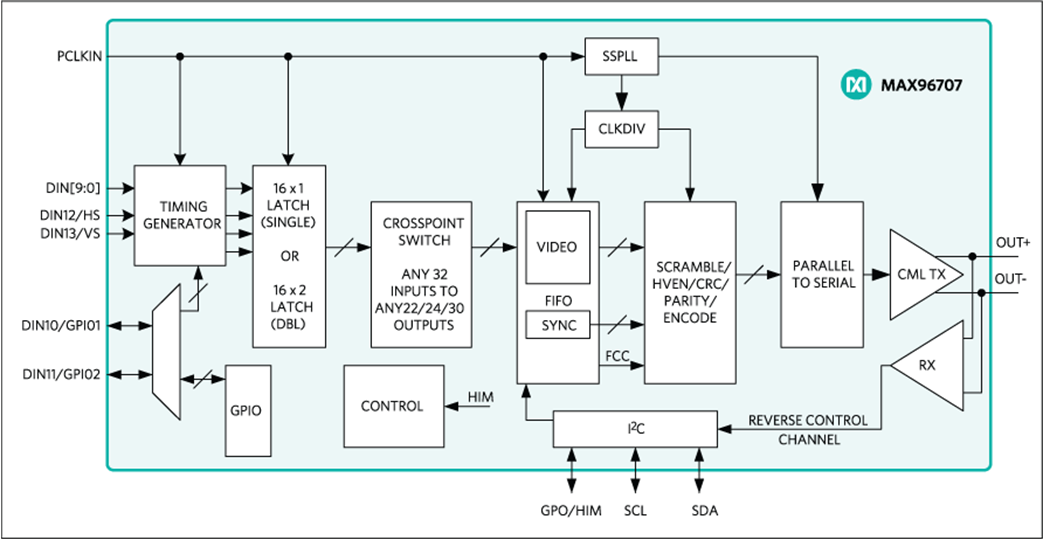

MAX96707为小尺寸串行器，采用4mm × 4mm TQFN封装，特别适合汽车摄像应用。高带宽模式下，对于12位线性或组合HDR数据字节，并行时钟最大为116MHz。
嵌入式通道在I2C模式下工作在9.6kbps至1Mbps，允许设置串行器、解串器(SerDes)和摄像寄存器，与视频定时无关。
为驱动较长电缆，IC具有可编程预加重/预减重。串行输出提供可编程扩频。串行输出满足ISO 10605和IEC 61000-4-2 ESD标准。电源电压范围为1.7V至1.9V。
MAX96707采用24引脚TQFN封装，引脚间距为0.5mm，工作在-40°C至+115°C温度范围。
应用
- 汽车摄像应用
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX96707GTG+ |
24-TQFN-4X4X0.75
|
|
|
| MAX96707GTG+T |
24-TQFN-4X4X0.75
|
|
评估套件 2
MAX96707COAXEVKIT
MAX96707/MAX96709评估板，带同轴和STP电缆
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX96709COAXEVKIT
MAX96707/MAX96709评估板，带同轴和STP电缆
工具及仿真模型 2
IBIS 模型
