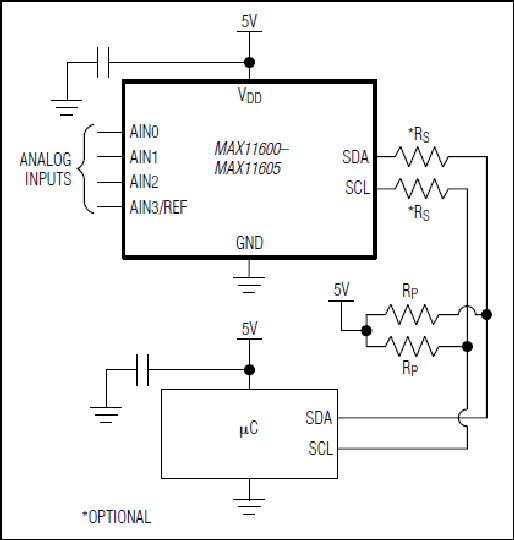

MAX11600、MAX11601、MAX11602、MAX11603、MAX11604、MAX11605:典型工作电路
.
特性
  • 高速I²C兼容串行接口
    • 400kHz快速模式
    • 1.7MHz高速模式
  • 单电源
    • 2.7V至3.6V (MAX11601/MAX11603/MAX11605)
    • 4.5V至5.5V (MAX11600/MAX11602/MAX11604)
  • 内部基准
    • 2.048V (MAX11601/MAX11603/MAX11605)
    • 4.096V (MAX11600/MAX11602/MAX11604)
  • 外部基准:1V至V DD
  • 内部时钟
  • 4通道单端或2通道伪差分(MAX11600/MAX11601)
  • 8通道单端或4通道伪差分(MAX11602/MAX11603)
  • 12通道单端或6通道伪差分(MAX11604/MAX11605)
  • 内部FIFO带通道扫描模式
  • 低功耗
    • 188ksps下为350µA
    • 75ksps下为110µA
    • 10ksps下为8µA
    • 关断模式下为1µA
  • 软件可配置单极性/双极性
  • 小尺寸封装
    • 8引脚SOT23 (MAX11600/MAX11601)
    • 16引脚QSOP (MAX11602–MAX11605)
.

MAX11600–MAX11605低功耗、8位、多通道模数转换器(ADC)带有内部采样/保持(T/H)电路、电压基准、时钟以及I²C兼容2线串行接口。这些器件采用单电源供电,在最大188ksps采样率下仅消耗350µA的电流。AutoShutdown™功能在转换间歇关断器件,在低吞吐率时将电源电流降至1µA以下。MAX11600/MAX11601分别提供4个模拟输入通道,MAX11602/MAX11603分别提供8个模拟输入通道,MAX11604/MAX11605则提供了12个模拟输入通道。模拟输入可通过软件配置为单极性或双极性、以及单端或伪差分工作模式。

满量程模拟输入范围由内部基准或者外部连接的1V至V DD 基准电压决定。MAX11601/MAX11603/MAX11605具有2.048V内部基准,MAX11600/MAX11602/MAX11604则具有4.096V的内部基准。

MAX11600/MAX11601采用8引脚SOT23封装,MAX11602–MAX11605则采用16引脚QSOP封装。MAX11600–MAX11605工作在扩展工业级温度范围(-40°C至+85°C)。关于10位和12位版本的器件,请分别参考MAX11606–MAX11611以及MAX11612–MAX11617。

应用

  • 电池供电测试设备
  • 手持式便携应用
  • 医疗仪器
  • 太阳能供电远端系统
  • 系统监控
. .
