MAX9051数据手册和产品信息

发布时间: 2024-11-11 09:19:10
来源: analog.com

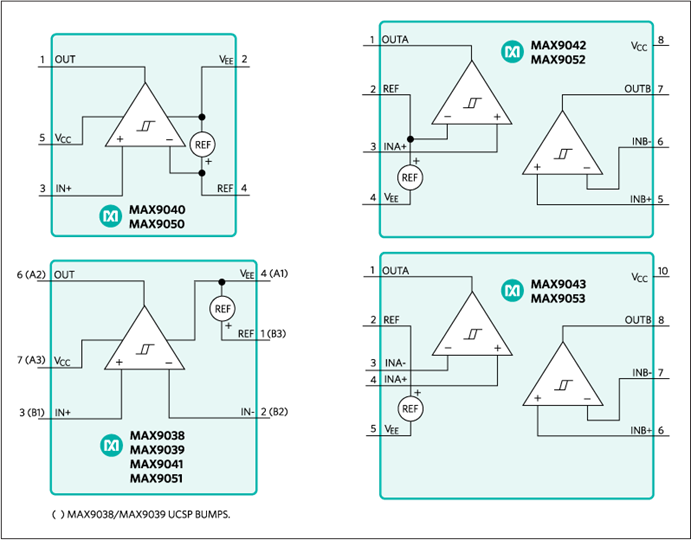

MAX9039、MAX9040、MAX9041、MAX9042、MAX9042A、MAX9042B、MAX9043、MAX9043A、MAX9050、MAX9051、MAX9052、MAX9052A、MAX9052B、MAX9053、MAX9053A、MAX9053B：典型工作电路
.
特性
  • 比较器 + 精密基准，采用UCSP/SOT23封装
  • 2.5V至5.5V单电源供电(MAX9039–MAX9043)
  • 低供电电流(MAX9039/MAX9040/MAX9041/MAX9050/MAX9051)
    • 40µA静态电流
    • 开关频率100kHz时动态电流为50µA
  • 400ns传播延迟
  • 满摆幅输入
  • 满摆幅输出级可吸收和源出8mA
  • 内部±3mV滞回
  • 基准电压：
    • ±0.4% (最大)的初始精度(A级)
    • 6ppm/°C (典型)的温度系数(A级)
    • 对于0至4.7nF容性负载稳定
.

MAX9039–MAX9043及MAX9050–MAX9053是低功耗比较器与精密电压基准源的结合。它们的工作电压范围适合于3V和5V系统。MAX9039/MAX9040/MAX9041/MAX9050/MAX9051含有一个比较器和电压基准，耗电仅40µA。MAX9042/MAX9043/MAX9052/MAX9053含两路比较器和一个电压基准，耗电仅55µA。低工作电压及低供电电流使这组器件非常适合用于靠电池供电的系统。

本系列比较器都具有满摆幅输入输出能力，共模输入电压范围超过电源电压250mV。典型输入偏置电流1.0pA，典型输入失调电压0.5mV。内部滞回可保证即使在输入缓慢信号时也能提供干净的输出切换。独特的输出级设计限制了切换时的电源电流浪涌，有效避免了许多其他比较器通常会产生的电源扰动问题。这种设计同时也降低了动态条件下的功耗。比较器的输出端为满摆幅，推挽式输出级，吸收和源出电流的能力达8mA。虽然工作电流很低，而传播延迟仅有400ns。

基准输出电压在MAX9039中设定为1.23V，MAX9040–MAX9043为2.048V，MAX9050–MAX9053为2.500V。MAX9040–MAX9043及MAX9050–MAX9053提供两个等级产品：A级具有0.4%的初始精度和6ppm/°C的温度系数，B级具有1%的初始精度(MAX9039的初始精度为±0.4%)和100ppm/°C的温度系数。电压基准源采用专有的曲率纠正电路和激光微调薄膜电阻。这些串联基准可以吸收或源出高达500µA的负载电流。

应用

  • 数字线接收器
  • IR接收器
  • 电平转换器
  • 精密电池管理
  • 窗比较器
. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX9051AESA+ Small-Outline IC, Narrow (0.15in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9051AEUT+ 6-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9051AEUT+T 6-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 3, 2023

- 2361NA

WAFER FAB

MAX9051AESA+

量产

MAX9051AEUT+

量产

MAX9051AEUT+T

量产

10月 30, 2020

- 1702R2

ASSEMBLY

MAX9051AESA+

量产

1月 11, 2021

- 1703RN

ASSEMBLY

MAX9051AEUT+

量产

2月 4, 2015

- 1341_CANCELLATION

ASSEMBLY

MAX9051AEUT+

量产

MAX9051AEUT+T

量产

6月 29, 2018

- 1703N

ASSEMBLY

MAX9051AEUT+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 3, 2023

- 2361NA

arrow down

WAFER FAB

MAX9051AESA+

量产

MAX9051AEUT+

量产

MAX9051AEUT+T

量产

10月 30, 2020

- 1702R2

arrow down

ASSEMBLY

MAX9051AESA+

量产

1月 11, 2021

- 1703RN

arrow down

ASSEMBLY

MAX9051AEUT+

量产

2月 4, 2015

- 1341_CANCELLATION

arrow down

ASSEMBLY

MAX9051AEUT+

量产

MAX9051AEUT+T

量产

6月 29, 2018

- 1703N

arrow down

ASSEMBLY

MAX9051AEUT+T

量产

.
部分模型 产品周期 描述

集成参考源的比较器 6

量产

SOT23、1.8V、Nanopower、Beyond-the-Rails比较器，带/不带基准电压源

量产

SOT23封装、1.8V、纳安级功耗、超摆幅比较器，带或不带电压基准

量产

超低功耗、单/双电源比较器

量产

超低功耗、单/双电源比较器

量产

超低功耗、低成本比较器、内置2%电压基准

量产

超低功耗、低成本比较器、内置2%电压基准
