特性
- 保证16位单调性
- 10引脚5mm x 3mm µMAX封装
- 满摆幅输出放大器
-
单电源工作
- +5V (MAX5204/MAX5205)
- +3V, +3.3V (MAX5206/MAX5207)
- 低功耗：0.5mA
- 关断电流降低至1µA
- 兼容于SPI/QSPI/MICROWIRE的3线串行接口
-
上电复位设定输出为
- 中值(MAX5204/MAX5206)
- 零值(MAX5205/MAX5207)

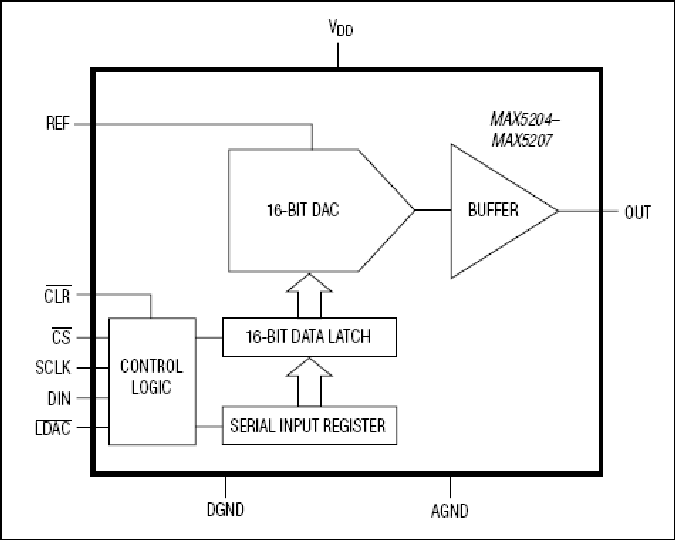

MAX5204-MAX5207是串行输入、电压输出的16位数模转换器(DAC)，在整个工作温度范围内，提供16位单调性输出，且无须任何调整。MAX5204/MAX5205为+5V单电源工作，使用外部基准电压范围：+4V至V DD 。MAX5206/MAX5207为+3V或+3.3V单电源工作，使用外部基准电压范围：+2V至V DD 。MAX5204-MAX5207 DAC输出电压典型范围为0至V DD 。
MAX5204-MAX5207具有硬件复位输入(/CLR)特性，当拉低时，输出代码清零至0000H (MAX5205/MAX5207)，或者输出置为中值代码8000H (MAX5204/MAX5206)。兼容SPI™/QSPI™/MICROWIRE™的3总线串行接口。所有芯片都低功耗关断模式，该模式下电源电流降低至1µA。MAX5204-MAX5207提供节省空间的10引脚µMAX®封装，保证工作在扩展温度级范围(-40°C至+105°C)。若需内置基准型号，请参考MAX5200-MAX5203数据资料。
应用
- 高分辨率失调调节
- 工业过程控制
- 低成本VCO/VCXO频率控制
