特性
-
高度集成减小方案尺寸,适用于刀片服务器及其它空间受限的设计
- 内部集成6mΩ (典型值)功率MOSFET过压保护
- 电源就绪和故障指示输出
- 可编程欠压锁定
- 电流检测,无需外部RSENSE
- 热保护
-
高灵活性,支持用于众多独特设计
- 2.7V至18V工作电压范围
- 可调节短路器电流/限流门限
- 可编程摆率控制
- 可调速断路器响应
- 闭锁或自动重试选项
-
安全特性确保高精度、可靠保护
- 12A (最大)负载电流
- ±10%断路器门限精度
- 启动时采用折返限流抑制浪涌电流
- 支持di/dt控制
- IN至OUT短路检测

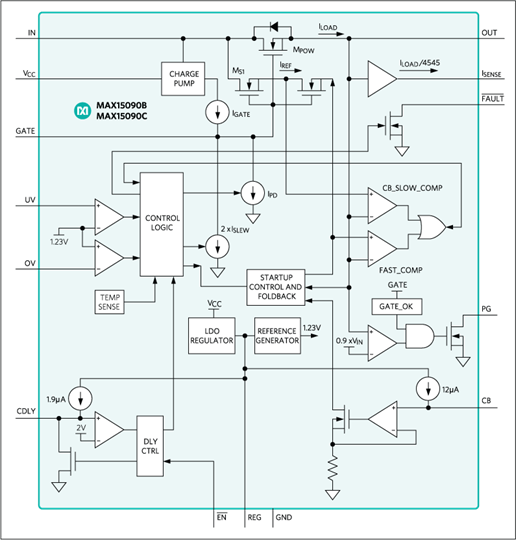

MAX15090B/MAX15090C IC为完全集成的解决方案,适用于需要在带电背板上安全插入、拔出电路板卡的热插拔应用。器件在单芯片封装内集成了热插拔控制器、6mΩ功率MOSFET以及电子断路器保护。
器件集成高精度电流检测电路,提供与输出电流成比例的220µA/A电流。器件设计用于2.7V至18V电源保护。
这些器件在启动期间采用折返限流,以控制浪涌电流,减小di/dt并使MOSFET工作在安全区(SOA)。完成启动后,片上比较器提供VariableSpeed/BiLevelTM保护,避免短路和过流故障,以及抑制系统噪声和负载瞬变。发生故障时断开负载。器件经工厂校准,以±10%精度提供精确地过流保护。故障条件期间,MAX15090B闭锁,MAX15090C进入自动重启模式。
器件在启动之前检测IN至OUT短路。器件提供功率MOSFET GATE引脚,以通过外部电容设置启动期间的摆率。过压/欠压输入引脚用于检测过压/欠压故障,并在必要时断开IN与OUT。其它功能包括:内部过温保护、电源就绪输出和故障指示输出。
MAX15090B/MAX15090C IC采用28焊球、2.07mm x 3.53mm、大功率晶圆级封装(WLP),工作在-40°C至+85°C扩展级温度范围。
应用
- 磁盘驱动器供电
- 工业
- RAID系统
- 服务器I/O卡
- 存储器桥接
产品选型卡 1
