特性
- 完备的双通道、光学数据采集系统
-
超低功耗工作适用可穿戴设备
- 低功耗工作，光学读数通道典型耗流 <11μA @ 25fps
- 照射积分周期为14.6μs至117.1μs
- 低关断电流：<1μA
- 在白卡环回测试中具有优异的动态范围：>91dB (奈奎斯特样本间偏差)
- 扩展动态范围高达110dB (平均和片外滤波)
- 支持1fps至2.9kfps帧速率
- 高分辨率、19.5位电荷积分ADC
- 支持4路PD输入，适用于多参数测量
- 支持9个LED驱动器输出引脚，由3个8位LED电流驱动器编程获得。
- 较低暗电流噪声：< 50pA RMS (样本间偏差，积分时间117.1μs)
-
优异的环境光检测范围和抑制能力
- 环境光电检测器电流> 100μA
- > 70dB环境光抑制 @ 120Hz (平均模式> 2)
- 小尺寸、2.78mm x 1.71mm、7 x 4焊球、0.35mm焊距、WLP封装
- -40°C至+85°C工作温度范围

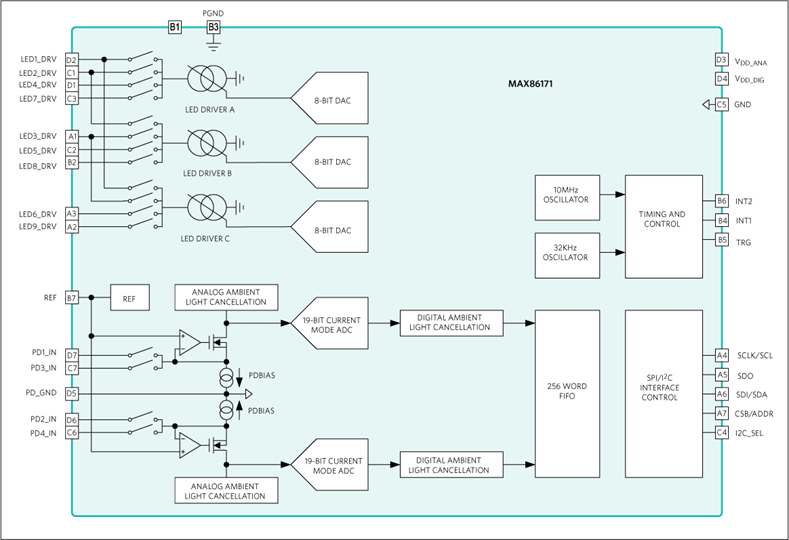

MAX86171为超低功耗、光学数据采集系统，具有发送和接收通道。发送器侧，MAX86171具有9个LED驱动器输出引脚，可利用三个高电流、8位LED驱动器编程获得。接收器侧，MAX86171有两个低噪声电荷积分模拟前端，每个模拟前端包括独立的19.5位ADC和业界一流的环境光抵消(ALC)电路，组成当今市场上最高性能的集成式光学数据采集系统。
MAX86171拥有较低功耗、紧凑的尺寸、使用简单且灵活，是脉搏血氧仪和心率检测等光学检测应用的理想选择。
MAX86171工作在1.8V主电源和3.1V至5.5V LED驱动器电源。器件以自主方式支持I2C和SPI接口。器件具有256字内置FIFO。MAX86171采用小尺寸28焊球WLP封装。
应用
- 可穿戴设备，支持健身、健康和医疗应用
- 临床级高精度
- 适用于手腕、指尖、耳朵和其他部位
- 优化性能用于检测：
- 光学心率检测
- 心率变异
- 血氧饱和度 (SpO 2 )
- 身体含水量
- 肌肉和组织氧饱和度( (SmO 2 and StO 2 )
- 最大耗氧量 (VO 2 max)
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX86171ENI+ |
28-WLCSP-N/A
|
|
|
| MAX86171ENI+T |
28-WLCSP-N/A
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
5月 6, 2024
- 2324
WAFER FAB
MAX86171ENI+
量产
MAX86171ENI+T
量产
2月 22, 2022
- 2168
TEST
MAX86171ENI+
量产
MAX86171ENI+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
5月 6, 2024
- 2324
WAFER FAB
2月 22, 2022
- 2168
TEST
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
光学AFE 2 |
||||
|
量产 |
用于可穿戴健康设备的最佳光学脉搏血氧仪和心率传感器 |
|||
|
量产 |
用于可穿戴健康设备的最佳光学脉搏血氧仪和心率传感器 |
|||
|
光学模块 1 |
||||
|
量产 |
单电源、集成光模块，用于HR和SpO 2 测量 |
|||
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
IBIS 模型
