特性
- 带缓冲输入和输出的16 x 16无阻塞阵列
- 采用±5V电源供电
- 独立可编程的输出缓冲增益(A V = +1V/V或+2V/V)
- 高阻输出禁止模式可用于线或连接
- 14MHz范围内，增益平坦度为0.1dB
- 110MHz的-3dB带宽
- 6MHz时，串扰为-62dB，隔离度为-110dB
MAX9675是一款带缓冲输入和输出的无阻塞16 x 16视频交叉点开关。器件采用±5V模拟电源供电。数字逻辑部分使用独立的+2.7V至+5V电源供电。MAX9675的输入和输出都经过缓冲，所有输出均能驱动标准的75Ω反向端接视频负载。
开关阵列和可编程增益通过一个SPI™/QSPI™兼容的3线串行接口进行控制。 串行接口可工作于两种模式，从而实现了开关状态的快速更新和初始化。上电时，所有输出保持关闭状态，以避免在大开关阵列中出现信号冲突。

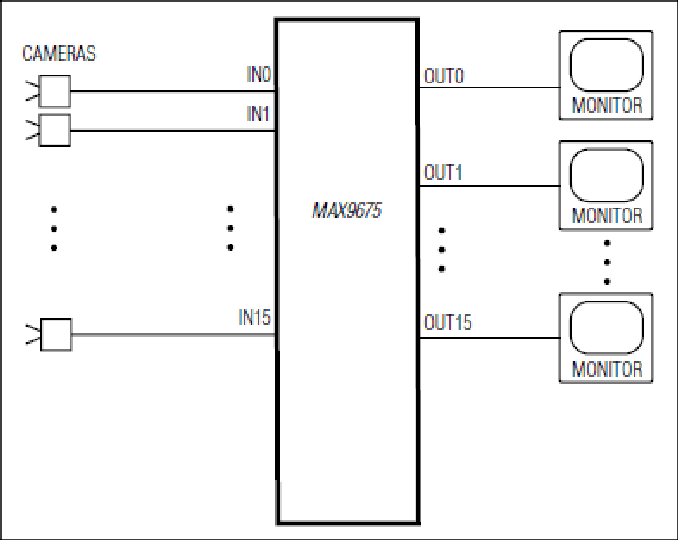

MAX9675的可编程能力以及高集成度特性使其成为安全、监视以及视频点播系统中无阻塞视频开关阵列的理想选择。
MAX9675采用100引脚TQFP封装，工作在-40°C至+85°C扩展级温度范围。
应用
- 安全系统
- 视频路由
- 视频点播系统
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 4 |
||||
|
|
16x16、无阻塞视频交叉点开关，带有输入/输出缓冲器 |
|||
|
|
32 x 16、无阻塞视频交叉点开关，带有输入/输出缓冲器 |
|||
|
|
16 x 16、无阻塞视频交叉点开关，带有屏幕显示插入及输入/输出缓冲器 |
|||
|
|
32 x 16、无阻塞视频交叉点开关，带有屏幕显示及I/O缓冲器 |
|||
